ACS711EX Akım Sensörü - -31 to +31A

153,55 TL + KDV

Kategori

Voltaj-Akım

Stok Kodu

GJMNSY24

Fiyat

153,55 TL + KDV

KDV Dahil Fiyatı

184,26 TL

* 19,24 TL den başlayan taksitlerle!!

Stokta Yok

Haber Ver

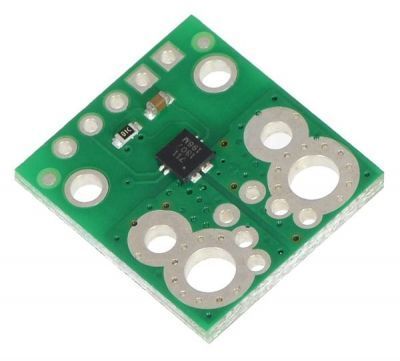

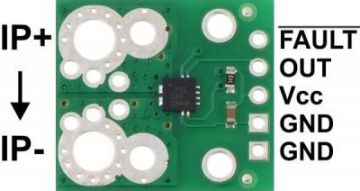

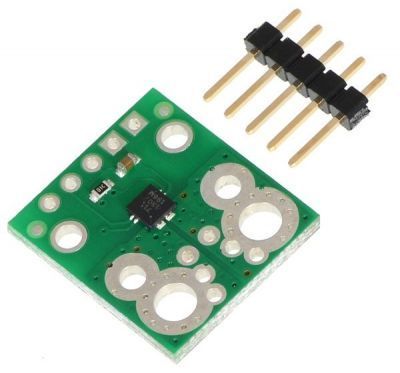

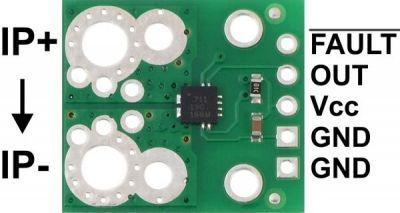

Bu kart Allegro'nun ±31A ACS711EX manyetik etkiye bağlı lineer akım sensörüdür. Bu versiyon 31 ampere kadar iki yönlü akım girişine izin verir. Hata payı %4’nin altında olmak üzere, 3.3V analog voltaj (55 mV/A) çıktısı verir.

-31'den 31 A’e çift yönlü giriş akımı için tasarlanmıştır. (stabil sensör IC, aşırı akıma beş defaya kadar dayanabilir).
İletken yolda iç rezistansı tipik olarak 0.6 mΩ’dur ve PCB 2-oz bakırdandır. Bu yüzden kart üzerinde çok az güç kaybı olur.
Hall etkisi sensörü kullanmanın anlamı IC’nin akım hattını sensörün elektroniğinden elektriksel olarak izole edebilmesi (2.1 kV RMS’e kadar) ve böylece sensörün akım hattı üzerinde herhangi bir yere takılabilip elektriksel izolasyon gerektiren uygulamalarda kullanılabilmesidir.
Kart üzerindeki filtre olarak tanımlı pinler üzerine bir kapasitör ekleyerek 100 kHz bant genişliği isteğe bağlı olarak düşürülebilir.
Yüksek kesinlik ve güvenilirlik: tipik toplam çıkış hatası oda sıcaklığında ve fabrika ayarlarında 4%, çok stabil çıkış ofset voltajı, neredeyse sıfır manyetik histerezis.
IC sensör, aşırı akım durumuna beş sefere kadar dayanabilir.
Çalışma sıcaklık aralığı -40°C’den 125°C’ye kadardır.

Not: Bu sensör 30V'a kadar giriş gerilimi için tasarlanmıştır. Daha yüksek voltaj değerlerinin kullanımı tehlike oluşturabilir.

Özellikler:

Akım hassasiyeti : 0.009V/A(Vcc=3.3V)
Minimum Çalışma Voltajı : 3V
Maksimum Çalışma Voltajı : 5.5V
Çalışma Akımı : 4mA
Ağırlığı : 1.0 gr
