Arduino Temel Eğitim Kartı

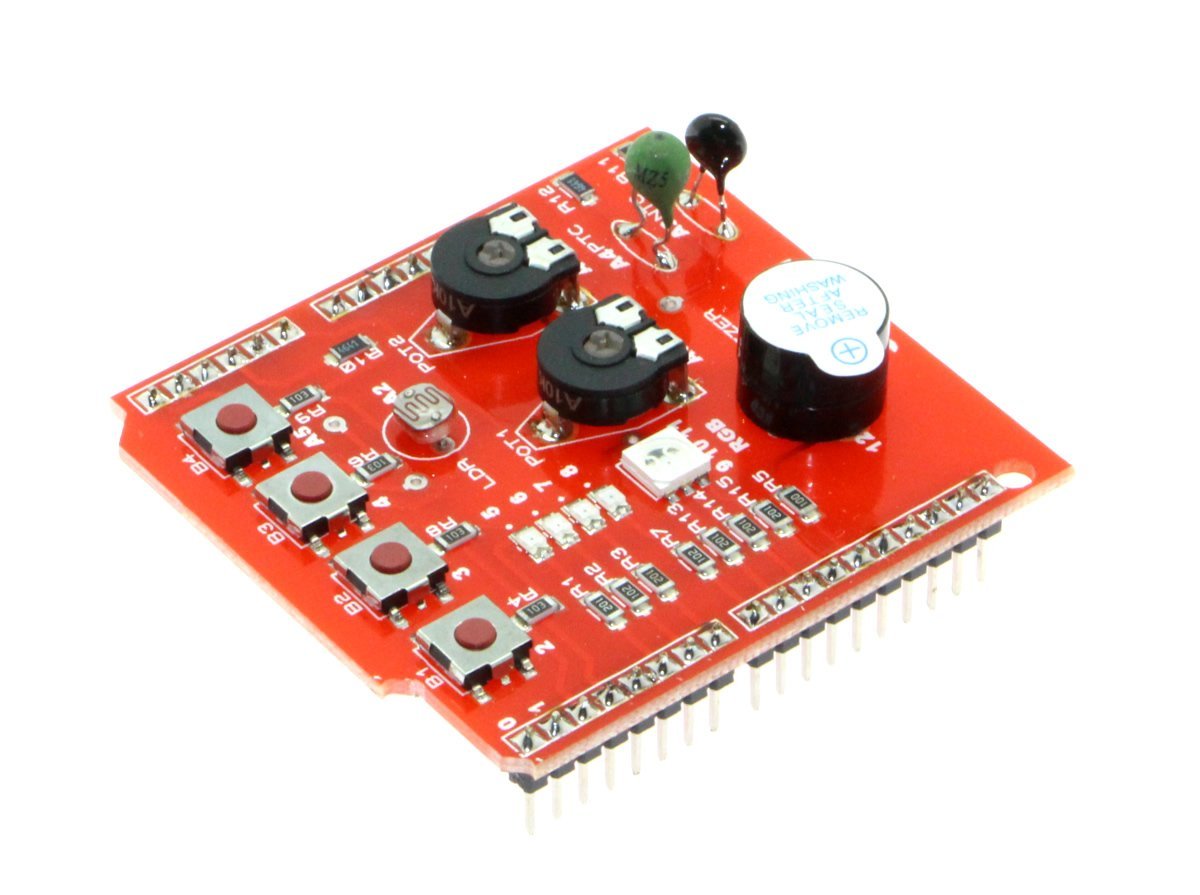

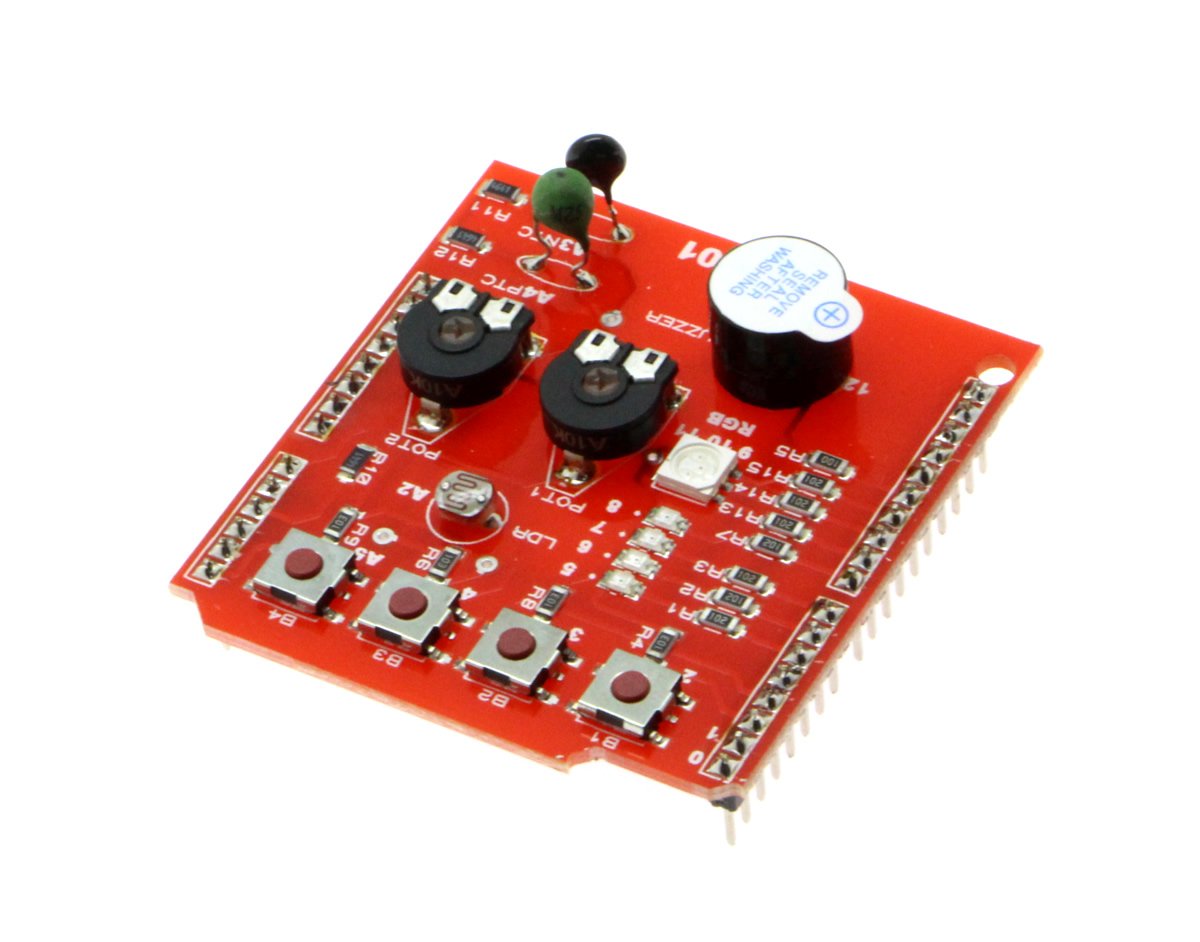

Arduino Temel Eğitim Kartı SOM-001 ile Arduino ile yapılabilecek temel uygulamaları devre elemanı bağlantıları ile uğraşmadan gerçekleştirmeniz ve bu çözüme ucuz bir şekilde ulaşmanız için yapılmıştır. Eğitim için özel olarak tasarlanmış olan bu SHIELD serisi ile yapmak istediğiniz uygulamaları basit ve anlaşılır örnekler üzerinden gerçekleştirme olanağı bulacaksınız.
Arduino-UNO ve ya MEGA kartları ile sorunsuzca kullanabilirsiniz.
YAPILABİLECEK BAZI UYGULAMALAR:
1- BLINK LED
2- YÜRÜYEN IŞIK
3- KARA ŞİMŞEK
4- BUTON-BUZZER UYGULAMASI
5- BUTON İLE BCD SAYICI
6- ANALOG GİRİŞ UYGULAMASI - POTANSİYOMETRE
7- ANALOG GİRİŞ UYGULAMASI – SENSÖRLER
8- POTANSİYOMETRE İLE RGB LED KONTROLÜ
9- SERİ HABERLEŞME KOMUTLARI İLE LED KONTROLÜ
10- SERİ HABERLEŞME KOMUTLARI İLE RGB LED KONTROLÜ
Dikkatsizce yapılan bağlantılar sonucunda Arduino regülatör devresine ve ya bilgisayarınızın ana kartına zarar vermenizi önlemek amacıyla bağlantı pinleri dışarıya çıkartılmamıştır. Bu şekilde okul ortamında zaman ve malzeme kaybı olmadan temel uygulamaları yapabilirsiniz.
SOM-001 ÜZERİNDE BULUNAN ELEMANLAR ve BAĞLANTI PİNLERİ
|
LED 1 |
5 |
BUTON 1 |
2 |
LDR |
A2 |
|
LED 2 |
6 |
BUTON 2 |
3 |
NTC |
A3 |
|
LED 3 |
7 |
BUTON 3 |
4 |
PTC |
A4 |
|
LED 4 |
8 |
BUTON 4 |
A5 |
|
|
|
R-G-B LED |
9-10-11 |
POT 1 |
A0 |
|
|
|
BUZZER |
12 |
POT 2 |
A1 |
|
|
Kart Hakkında Bazı Dökümanlar ;
