CWDS2208 Enkoderli Step Motor Sürücüsü 220V
10.404,00 TL + KDV
Kategori
Stok Kodu
CNPRV357
Fiyat
10.404,00 TL + KDV
KDV Dahil Fiyatı
12.484,80 TL
* 1.303,62 TL den başlayan taksitlerle!!

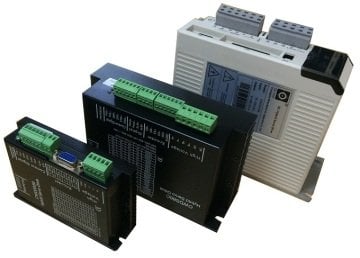

Enkoderli Step Motorları kullanmak için gereken kaliteli ve üstün performanslı Enkoderli Step Motor Sürücüsü modelimizdir.
CNC routerlar için gerekli olan ALARM kullanımı, tüm hibrit servo sürücülerin ALM + ve ALM - çıkışları köprülenir. ALM - ucu güç kaynağı - çıkışına bağlanır, ALM + ucu E-Stop girişine bağlanır. Eksenlerdeki motorlardan herhangi biri alarma düştüğünde sinyal E-stop'a ulaşacak ve mach3 emergency stop yapacaktır. Güç kaynağından gelecek sinyalin eksen kontrol kartının kabul edebileceği şekilde 5 Volt veya 24 Volt olmasına dikkat edilir.
PLC lerde girişler + olduğu için ALM + lar hepsi beraber PLC BESLEME 24 Volt +, ALM - ler birleşip alarm için seçilen input girişine bağlanacak.
- Jumper ayarları güvenlik için sürücü kapalıyken yapılmalıdır.
- Sürücülerin bulunduğu pano metal kısmına mutlaka topraklama yapılmalıdır.
- PLC, Arduino, Eksen kontrol kartı veya özel tasarımlı kartlarda mutlaka
- PULSE ve DIR sinyalleri 5V olarak gönderilmelidir.
- Eksi veya artı sürmede tek tek dağıtılacak PULSE ve DIR kablolarına sinyal 5 Volttan yüksek ise direnç girilmelidir.
- Örnek 24Volt için 1,8KΩ dur.
4 KABLO MOTOR BAĞLANTI (CWDS86C / CWDS1108)
- MAVİ: A+
- SARI: A-
- SİYAH: B+
- KIRMIZI: B-
3 KABLO MOTOR BAĞLANTI (CWDS556)
- SARI: U
- MAVİ: V
- SİYAH: W
CWDS1108 sürücüler ile alakalı olarak fabrikanın izin verdiği maksimum güç parametre ayarları aşağıdaki gibidir.
- 86BHH76-380p-40Mp PR001, 25 PR004, 50
- 86BHH114-450p-40Mp PR001, 45 PR004, 70
- 86BHH150-600-40Mp PR001, 40 PR004, 70
|
Motor Adı ve Özelliği |
Akım (A) |
Voltaj |
Fiyat |
|
CWDS556 Enkoderli Step Motor Sürücüsü 6A 20V-50V |
6 A |
VDC:20V-50V |
134 USD |
|
CWDS86C Enkoderli Step Motor Sürücüsü 8.5A 20V-80V |
8.5 A |
VAC:20V-80V & VDC:30V-110V |
154 USD |
|
CWDS1108 Enkoderli Step Motor Sürücüsü 8A 80V-130V |
8 A |
VAC:80V-130V |
179 USD |
|
CWDS2208 Enkoderli Step Motor Sürücüsü 220V |
8.5 A |
220V |
289 USD |
