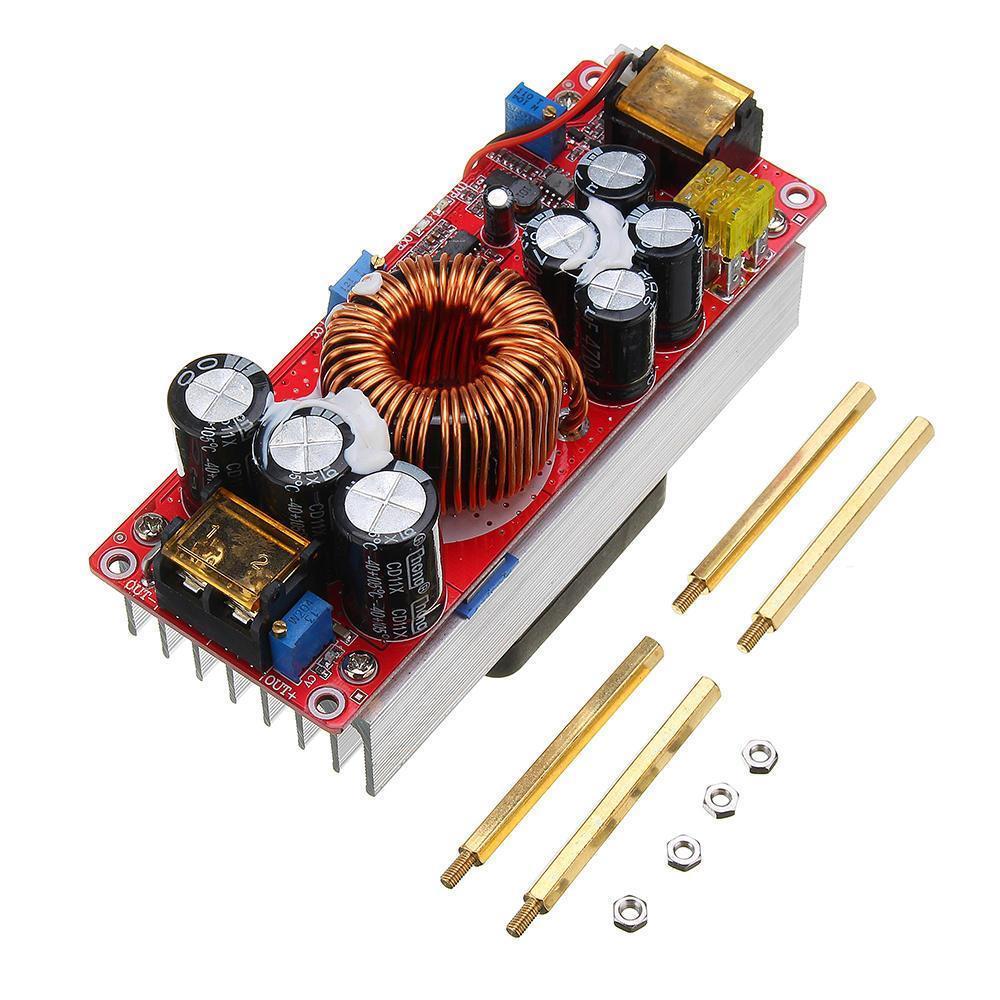

DC-DC 1500W 30A Voltaj Yükseltici Boost Modül
795,24 TL + KDV
Kategori
Stok Kodu
BHLPW126
Fiyat
795,24 TL + KDV
KDV Dahil Fiyatı
954,29 TL
* 99,64 TL den başlayan taksitlerle!!
DC-DC 1500W 30A Voltaj Yükseltici Boost Modül
Teknik Özellikler
Giriş Gerilimi: DC 10-60V
Genişlik: 37mm
Giriş akımı: 10-30V giriş voltajı, maksimum akım 30A / 31-60V giriş voltajı, maksimum akım 25A
Statik çalışma akımı: 15mA
Çıkış gerilimi: 12-90V sürekli ayarlanabilir
Çıkış akımı: 20A MAX (15A'dan fazla, lütfen ısı dağılımını güçlendirin)
Sabit akım aralığı: 0.8-20A (+/- 0.3A)
Çalışma sıcaklığı: -40 ~ + 85 derece
Çalışma frekansı: 150khz
Giriş aşırı akım koruması: Var
Kısa devre koruması: Var (giriş 30A sigortası) Çift kısa devre koruması, kullanımı daha güvenli.
Giriş ters bağlantı koruması: Var
Kablolama yöntemi: terminal bloğu
Modül boyutu: 130x52x70mm
Uygulamalar
DIY güç kaynağı
Elektrikli bisiklet şarjı
Dizüstü bilgisayarınız için araç güç kaynağı olarak, PDA veya çeşitli dijital ürünler
Güneş paneli takviye regülatörü
Güçlendiriciyi kullanırken, aşağıdaki noktalara dikkat etmelisiniz:
Çıkış kutupları ters çevrilemez veya kısa devre yapılamaz.
Bataryaları giriş kaynağı olarak kullanırken, batarya korumasını azaltmalısınız, aksi takdirde bataryaya ve güç kaynağına zarar verir.
Giriş güç kaynağı voltajı 10V'un üzerinde olmalıdır.
Giriş kaynağı için güç kaynağı kullanıldığında, giriş gücü ve giriş gücü kaynağının çıkış voltajı boşaltılan ilk kaynaktır. Ardından yükü kaldırın. (Anahtarlama güç kaynağının çalıştığından emin olmalısınız).
Gerilimi ayarlamak için sabit akım modu kullanıldığında, sabit gerilimin giriş geriliminden daha yüksek olması gerekir. Kısa devre çıkış akımının yolunu kullanmayın, takviye modülünün devre yapısı kısa devre şeklinde ayarlanamaz.
Giriş voltajı dalgalanma aralığı ayarlanan çıkış voltajından düşükse, çıkış voltajı sabittir, girişin çıkış voltajından düşük olmasını sağlamaktır.
Voltaj regülasyonu
"V-ADJ" potansiyometresini çıkış terminalini ayarlamak için saat yönünde ve saat yönünün tersine ayarlamak için ayarlamak için düz uçlu bir tornavida kullanın. Çıkış kapasitör kapasitesi büyük olduğundan, çıkış voltajı yüksek voltaj düşük bir voltaja ayarlandığında, reaksiyon yavaşlar. Varsayılan çıkış voltajı 19V gönderilmektedir. Voltaj yükseltici modül olduğu için giriş voltajı her zaman çıkış voltajından yüksek olmalıdır.
Akım regülasyonu
"CC A-ADJ" potansiyometresini saat yönünün tersine yaklaşık 30 tur ayarlayın, çıkış akımını minimuma ayarlayın, LED aküsü gibi yükü bağlayın ve "CC A-ADJ" potansiyometresini saat yönünde istediğiniz akıma ayarlayın. Akünün şarj edilmesi için, akü boşaldıktan sonra, çıkışa bağlanır ve CC A-ADJ'yi istediğiniz akıma ayarlayın. Şarj ederken, pili ayarlamak için boşalmış pili kullandığınızdan emin olun. Şarj ne kadar fazla olursa, şarj akımı o kadar küçük olur. Varsayılan çıkış ESC 3A'ya gönderilir. Akımı ayarlamak için kısa devre çıkışını kullanmayın, takviye modülünün devre yapısı kısa devre ile ayarlanamaz.
Düşük batarya koruma ayarını girin
Düşük batarya koruması, giriş gücü batarya olduğunda bataryanın aşırı deşarjını önler. Akü voltajı, güç modülüne ve aküye zarar veremeyecek kadar düşük. Giriş, güç kaynağını değiştirirken düşük voltaj korumasıdır.
