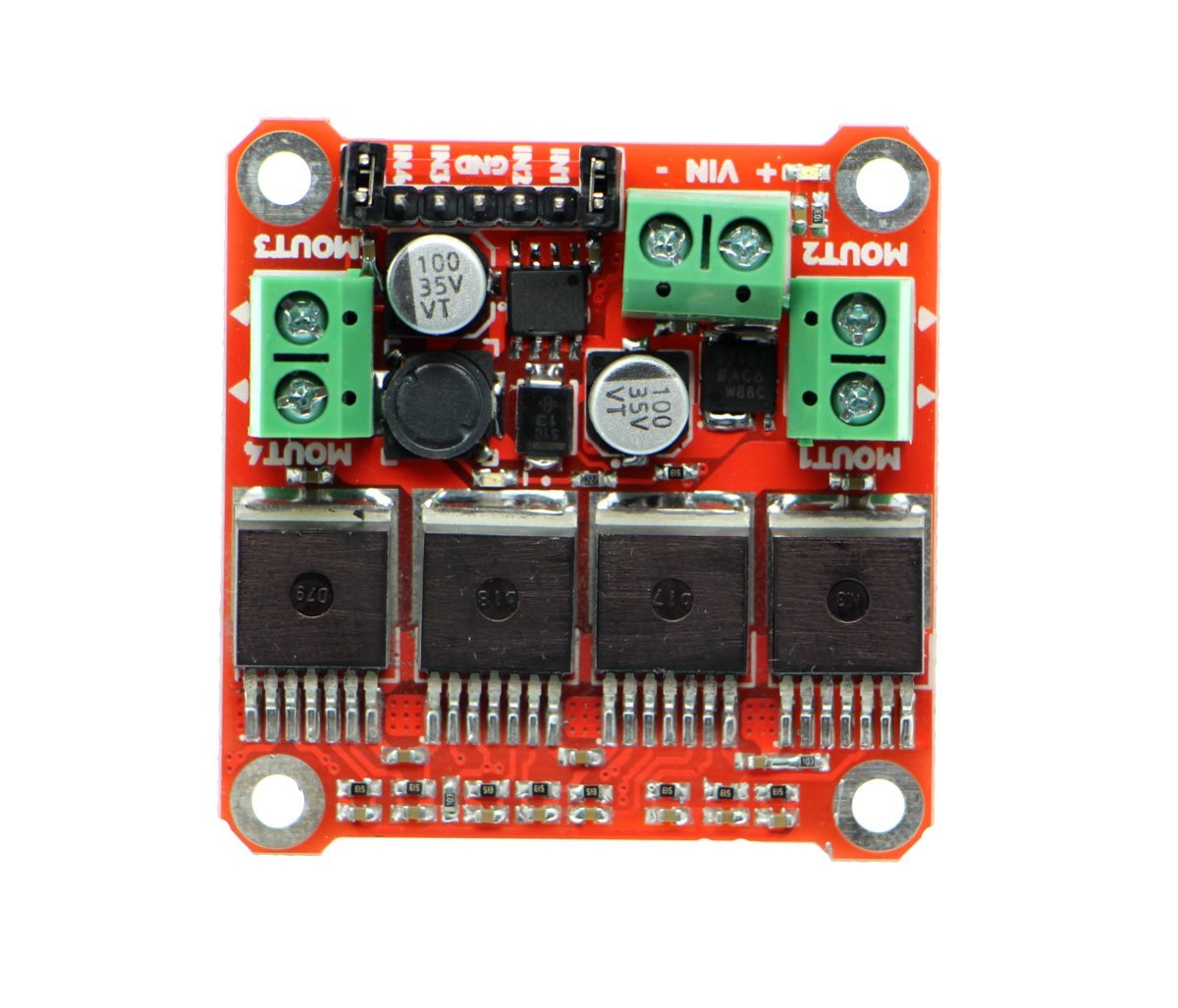

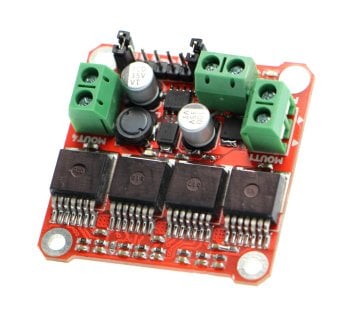

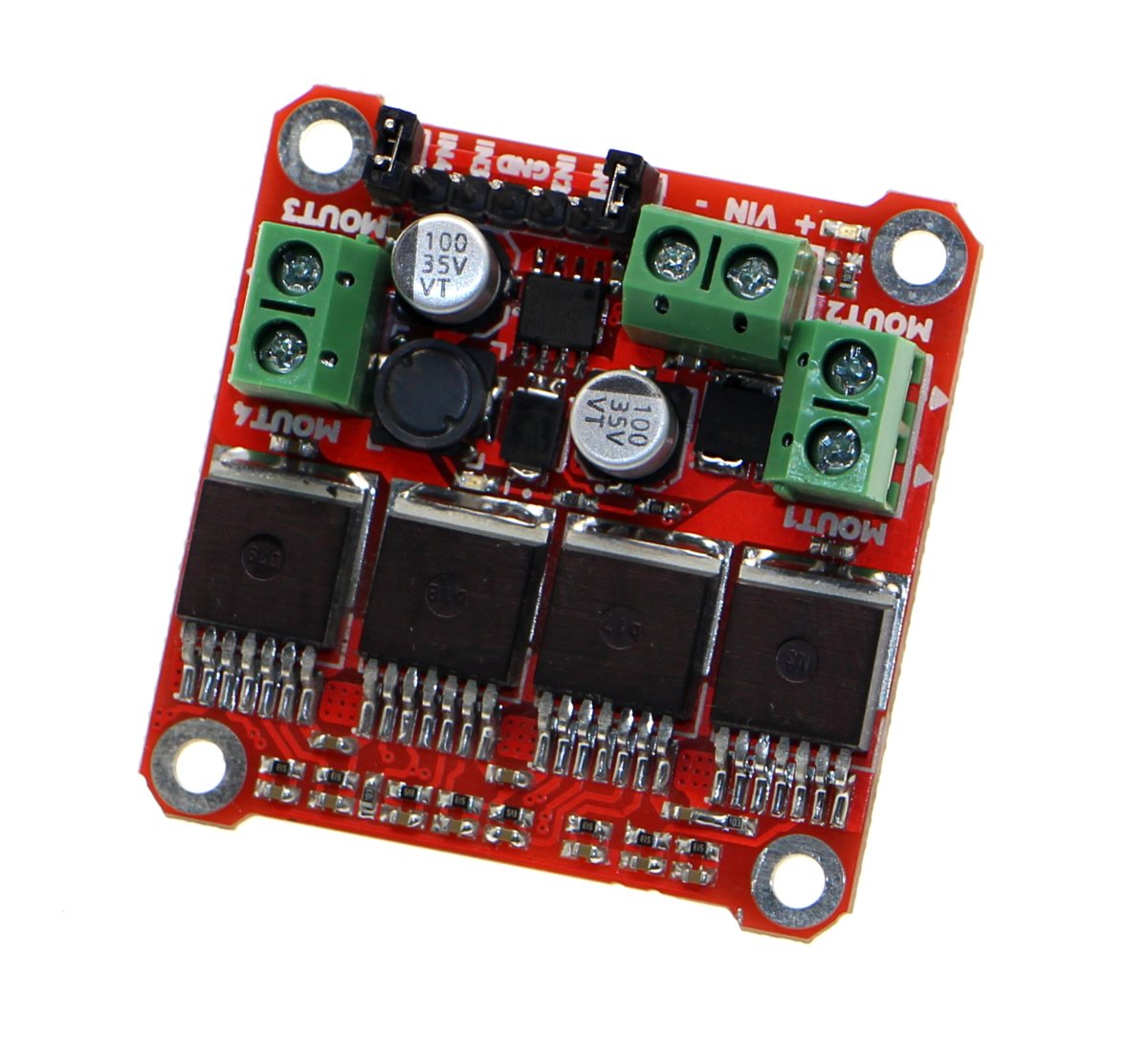

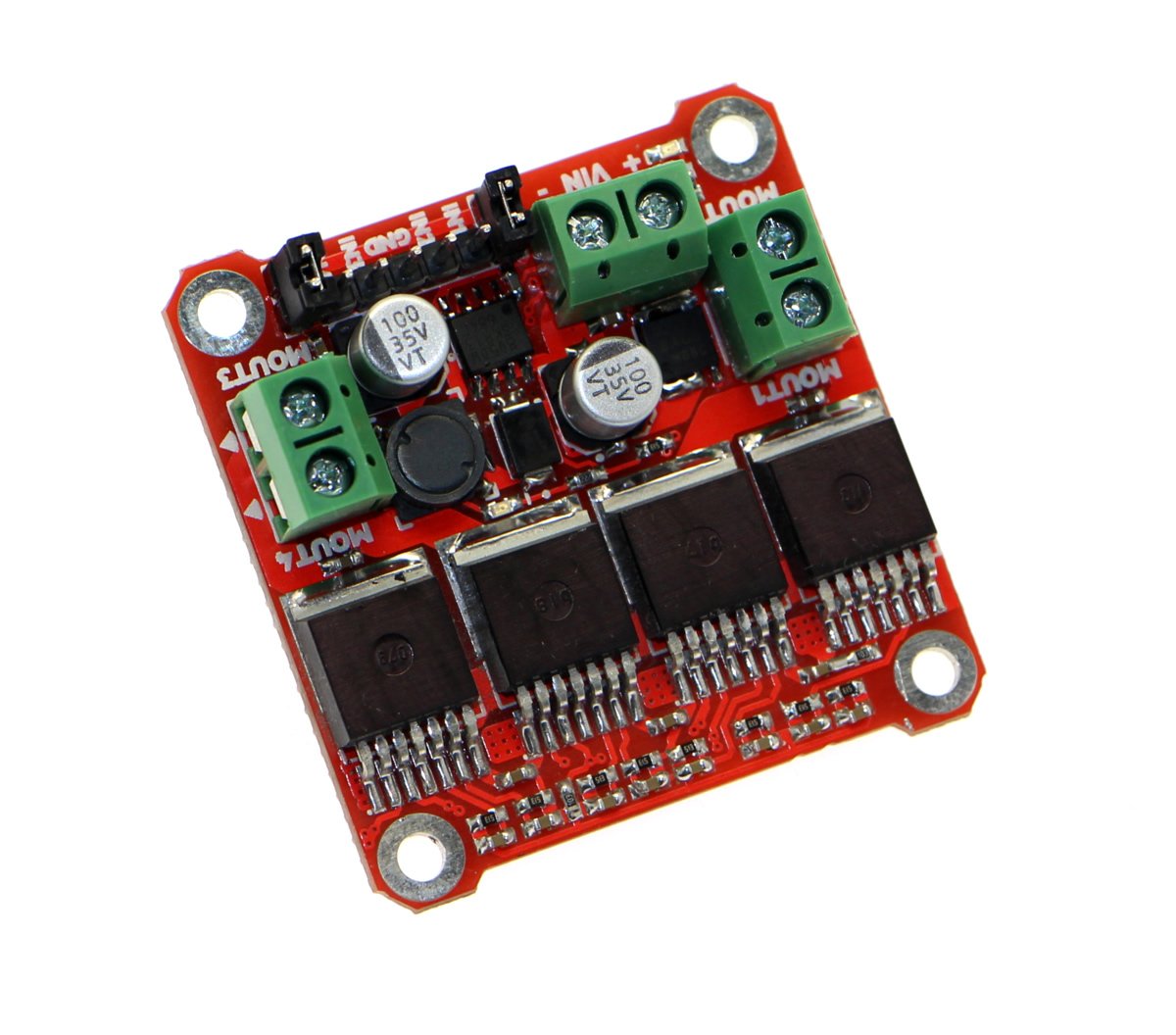

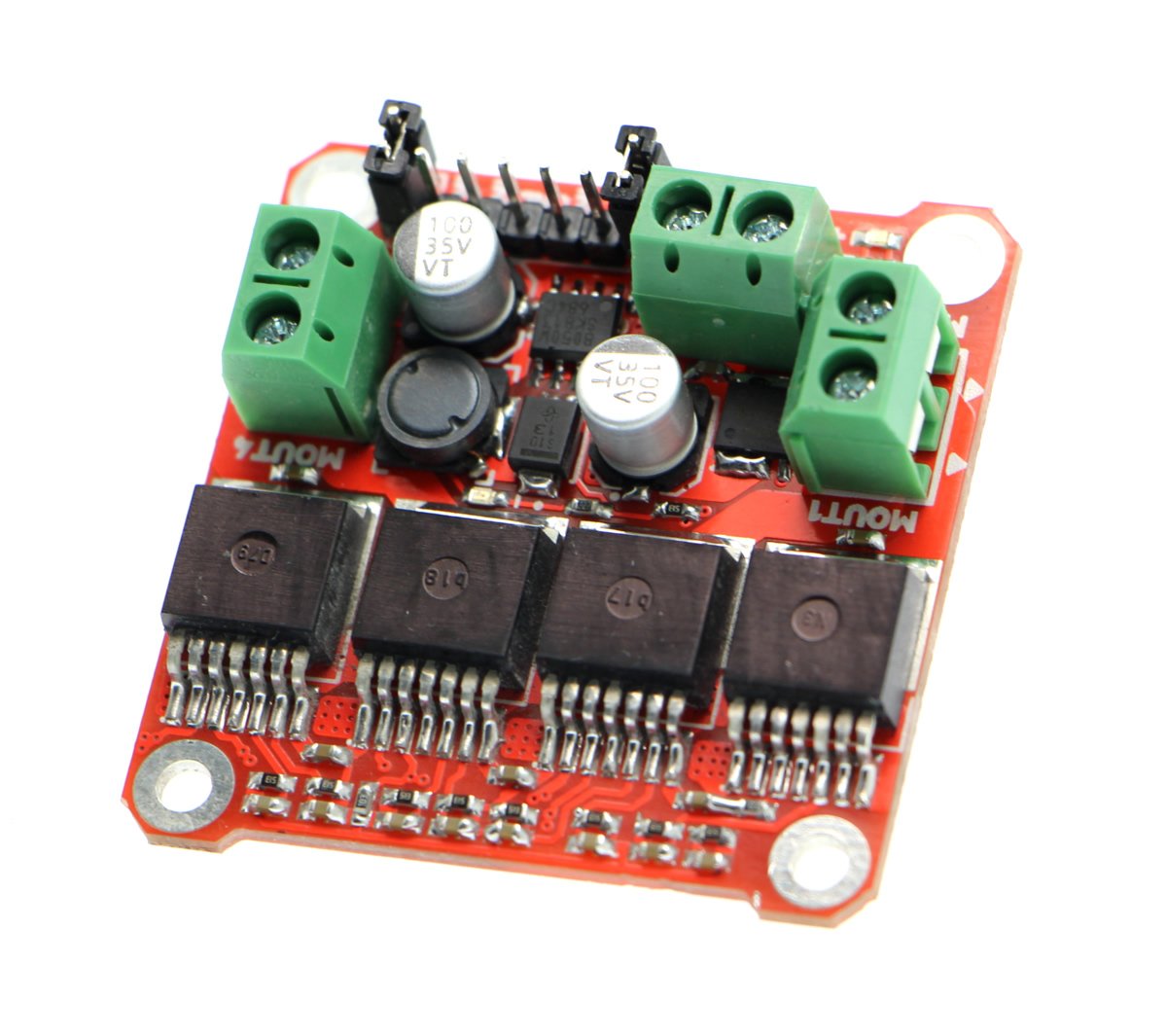

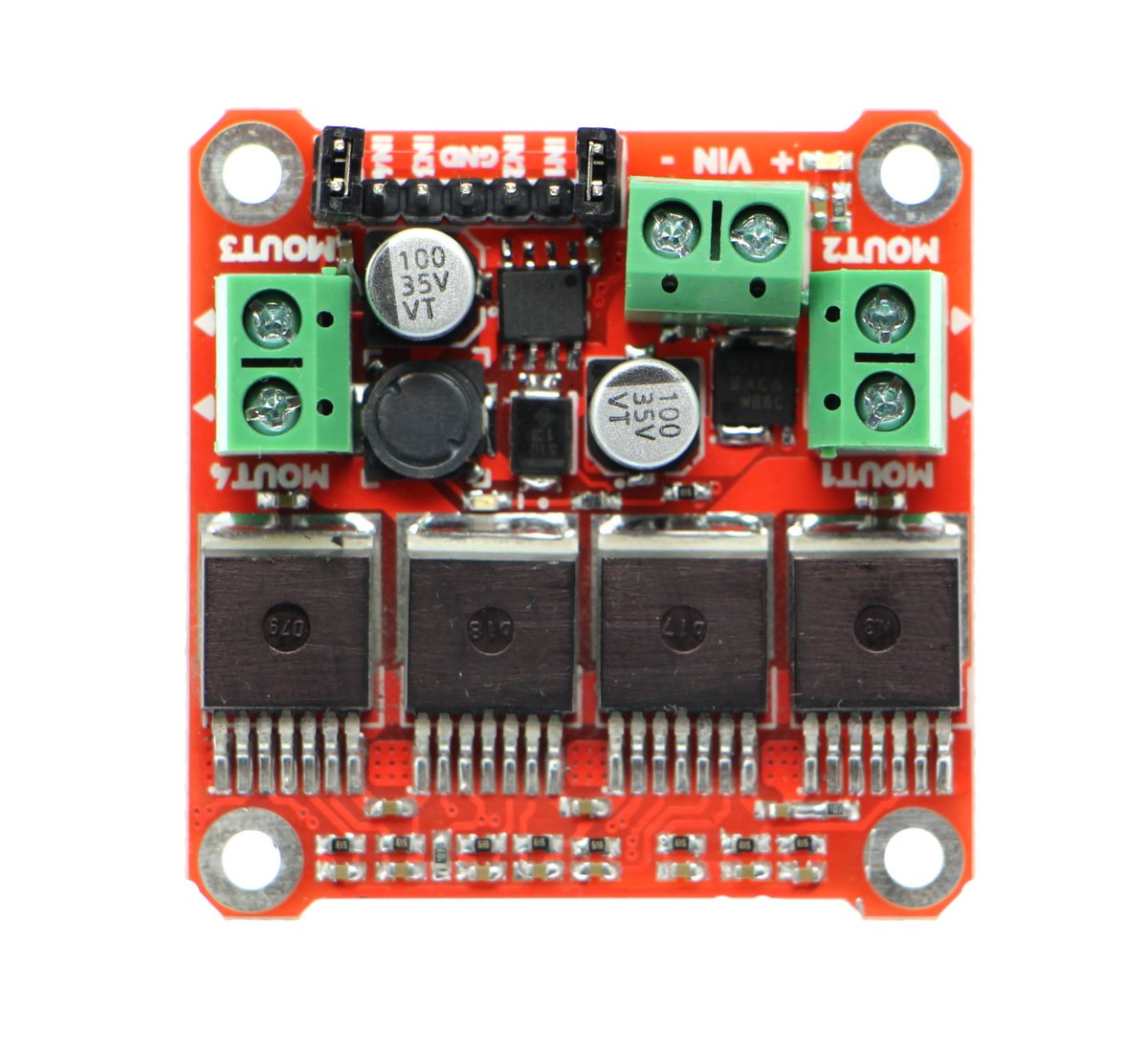

EVO 40 Çift Motor Sürücü Kartı 8-33 Volt 40 Amper
1.596,00 TL + KDV
Kategori
Stok Kodu
ADGJKNVZ
Fiyat
1.596,00 TL + KDV
KDV Dahil Fiyatı
1.915,20 TL
* 199,98 TL den başlayan taksitlerle!!
EVO 40 Amper Motor Sürücü Kartı 8-33 Volt 40 Amper aralığında çalışan yüksek güçlü motorlarınızı kontrol etmek için ekibimiz tarafından özenle tasarlanıp üretilen gelişmiş motor sürücü kartıdır.
Bu sürücü kartı ile 2 motoru çok kolay bir şekilde kontrol edebilirsiniz, devamlı 40 amper zorlanma da ise 98 amper çıkış vermektedir.

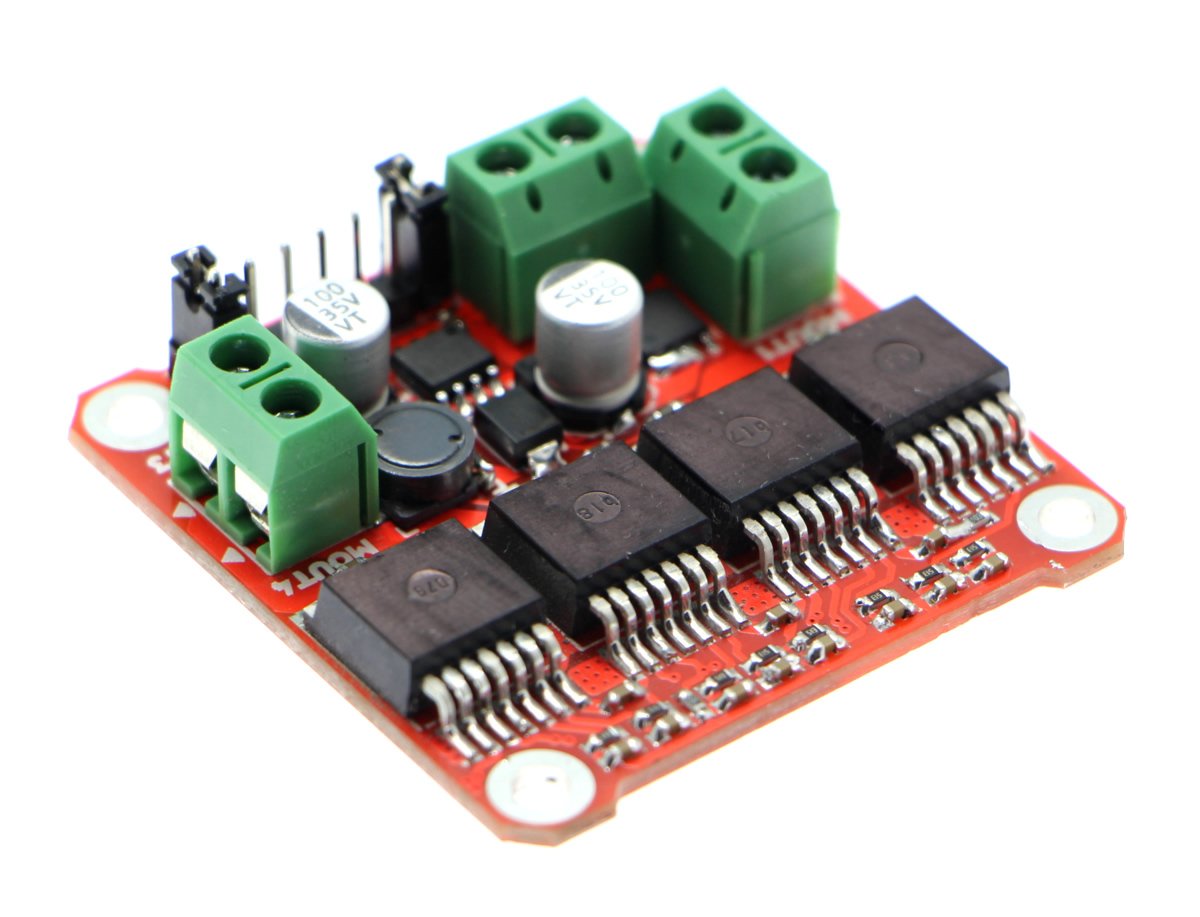

Kartın üzerinde 4 adet Half-bridge (yarım-köprü) motor sürücü entegresi bulunmaktadır. Bu devre ile daha yüksek voltajlı ve akım çeken motorları rahatlıkla kullanabilirsiniz.
Robotik projelerinizde, (sumo robotu,arazi robotu, mars keşif robotu vs.) ar-ge çalışmalarınızda kullanabileceğiniz devreyi microişlemci, arduino ve tüm geliştirme kartları ile uyumlu çalışmaktadır. Özellikle robot yarışmalarında arazi robotu yapacak kişilerin şiddetle bu kartı kullanmasını tavsiye ediyoruz.
Teknik Özellikleri
- Motor Kanal Sayısı : 2
- Minimum Çalışma Gerilimi : 8V
- Maksimum Çalışma Gerilimi : 33V
- Sürekli Çıkış Akımı : 40 Amper
- Anlık Çıkış Akımı : 98 Amper
- Maksimum PWM Frekansı : 25 kHz
- Boyutları : 4 x 6 cm
Motor ve Besleme Bağlantıları;
- VCC : Besleme Gerilimi (40V'a kadar)
- GND : Besleme Toprağı
- M1A : Motor + Ucu
- M1B : Motor – Ucu
- *Lojik sinyal maximum 5 Volt.

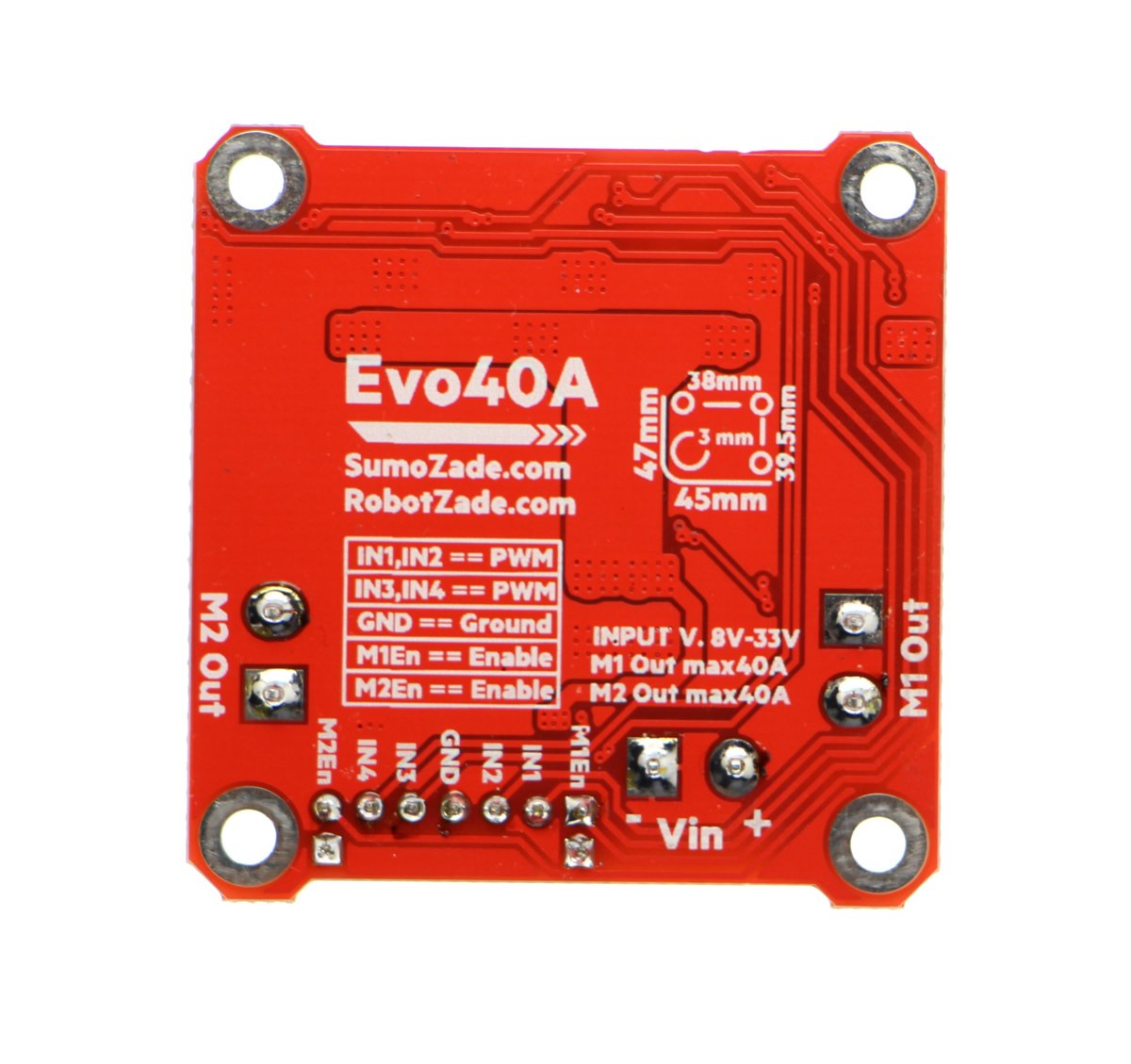

Kontrol Pinleri;
- 5V: +5V 1 Amper çıkış pini
- GND: Toprak Bağlantısı
- EN1: PWM giriş pini
- IN1: M1A kontrol pini
- IN2: M1B kontrol pini
- SIGNAL: Potansiyometre sinyal girişi
|
In1 |
In2 |
En |
M1A |
M1B |
|
1 |
0 |
1 |
V+ |
V- |
|
0 |
1 |
1 |
V- |
V+ |
|
1 |
1 |
1 |
V+ |
V+ |
|
0 |
0 |
1 |
- |
- |
|
- |
- |
0 |
- |
- |
