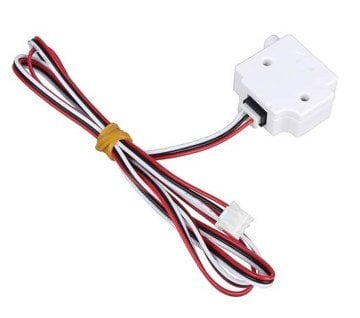

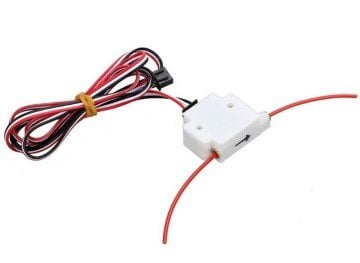

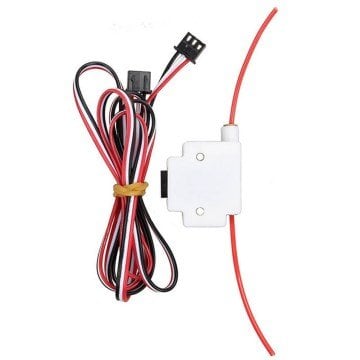

Filament Algılama Sensörü - 1.75mm

Filament Algılama Sensörü - 1.75mm

Filament sensörü sayesinde filamentin varlığını ve ayrıca hareketini tespit edebilirsiniz.

Temel olarak, filamentiniz biterse veya filaman kopmuşsa, filament sensör yardımıyla yazdırma işlemini durdurabilirsiniz.

Sensör üzerinde yer alan 3.50mm çapında 2 delik sayesinide ürünü sabitleyebilirisiniz.3D Printer baskısı değildir.Kaliteli plastik malzemeden üretilmiştir.Uzun süreler kullanabilirsiniz.

Üretici yazılımını kurmadan önce, sensöre hangi pimin bağlı olduğunu bilmeniz gerekir.Burada Z_MAX_PIN kullanıyoruz - ki bu RAMPS'de pin 19 ve RUMBA + pin 32'dir. Diğer kartlar için, kullandığınız kartın pins.h dosyasını kontrol etmelisiniz.

Pin numarasını bulduktan sonra, sensör algılama özelliğini etkinleştirmeniz gerekir.Bu burada gösterildiği gibi Configuration.h dosyasında yapılır:

// # FILAMENT_RUNOUT_SENSOR tanımla

#if ENABLED (FILAMENT_RUNOUT_SENSOR)

  #define FIL_RUNOUT_INVERTING false // sensörün mantığını tersine çevirmek için true olarak ayarlayın.

  #define ENDSTOPPULLUP_FIL_RUNOUT // Sensör tanımlanmışsa, filament aşınması pimleri için dahili çekme kullanmak için.

  #define FILAMENT_RUNOUT_SCRIPT "M600"

#endif

Yukarıdaki kodu dosyada bulabilmelisiniz. Özelliği etkinleştirmek için ilk satırdaki komutları kaldırın (başında // kaldırın). Yukarıda gösterildiği gibi INVERTING, RUNOUT ve SCRIPT için varsayılan ayarlar bu sensörlerle mükemmel çalışacaktır.

Daha sonra, kullandığımız pimi tanımlamamız gerekiyor. Önceki bloktan sonra, seçtiğiniz pin'i tanımlamak için satırı ekleyin:

#define FIL_RUNOUT_PIN 19 // 19, RAMPS üzerindeki Z_MAX_PIN için

Bütün blok şu şekilde görünmeli:

#define FILAMENT_RUNOUT_SENSOR

#if ENABLED (FILAMENT_RUNOUT_SENSOR)

  #define FIL_RUNOUT_INVERTING false // sensörün mantığını tersine çevirmek için true olarak ayarlayın.

  #define ENDSTOPPULLUP_FIL_RUNOUT // Sensör tanımlanmışsa, filament aşınması pimleri için dahili çekme kullanmak için.

  #define FILAMENT_RUNOUT_SCRIPT "M600"

#endif

#define FIL_RUNOUT_PIN 19 // 19, RAMPS üzerindeki Z_MAX_PIN için

Etkinleştirdiğiniz diğer ayarlara bağlı olarak, NOZZLE_PARK_FEATURE (Configuration.h) ve ADVANCED_PAUSE_FEATURE (Configuration_adv.h) öğesini bulmanız ve etkinleştirmeniz gerekebilir. Ayrıca bağlı ve etkin bir LCD'ye (baskıyı duraklatmak için) veya EMERGENCY_PARSER etkin (seri olarak duraklatmak için) gerekir.
