L9110 4 Kanal Dc Motor Sürücü Kartı
87,50 TL + KDV
Kategori
Stok Kodu
ABEMRX28
Fiyat
87,50 TL + KDV
KDV Dahil Fiyatı
105,00 TL
* 10,96 TL den başlayan taksitlerle!!

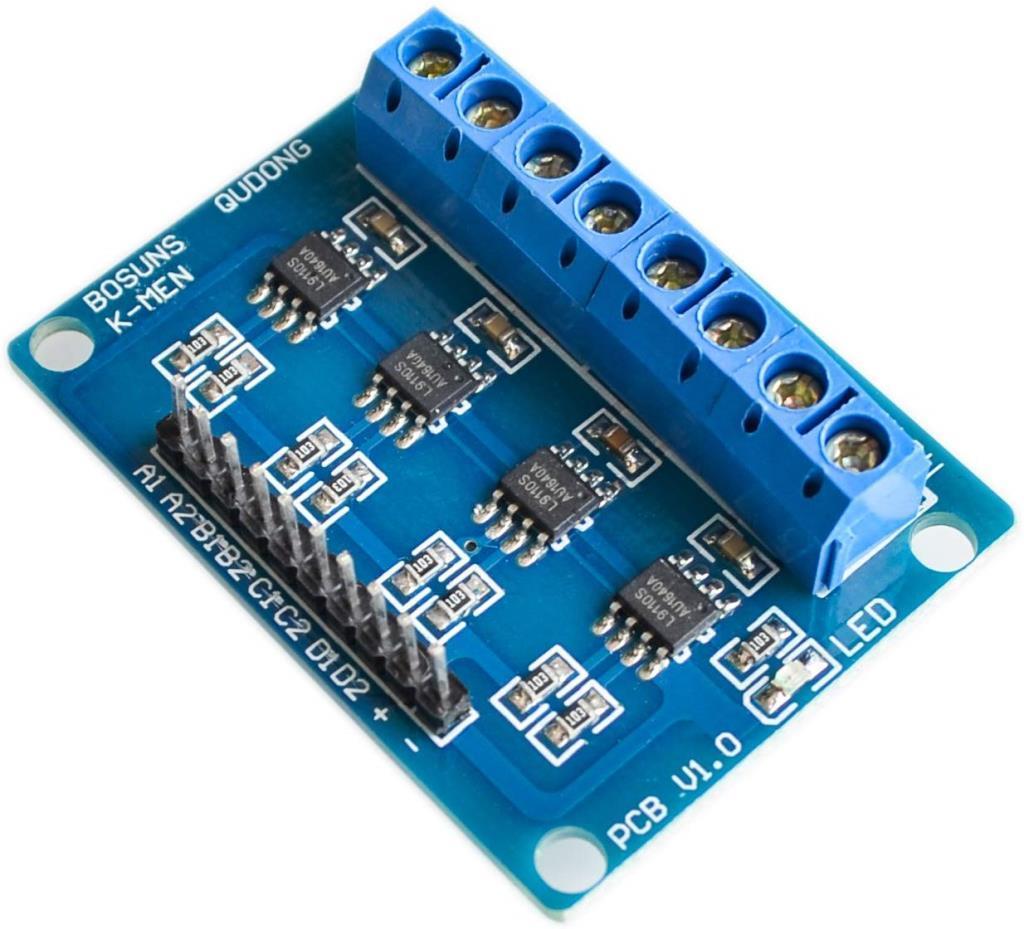

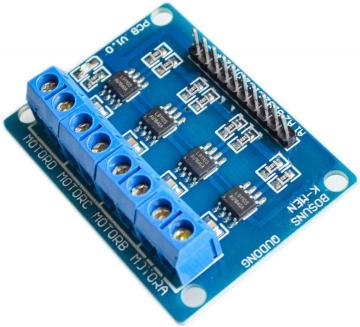

L9110 4 Kanal Dc Motor Sürücü Kartı
L9110 4 kanal motor sürücü, 4 motoru aynı devre üzerinden kontrol edebileceğiniz bir devredir. Özellikle 4wd araç yapımında kullanım için ideal bir motor sürücü devresidir. Kart üzerinde dört adet L9110 motor sürücü entegresi bulunmaktadır. 2.5-12V arası giriş geriliminde çalışan sürücü kartı ile her iki yönde dört ayrı DC motor kontrol edilebilir.
Sürücü çıkış gerilimi 7,6V'tur. Bu sayede 6V'luk motorlar ile kullanımı oldukça kolaydır. Kanal başına sürekli olarak 800mA ve anlık olarak ise 2A'e kadar akım verebilmektedir. Mini sumo, çizgi izleyen robotlarda ve çok çeşitli motor kontrol uygulamalarında rahatlıkla kullanılabilir. Sürücü üzerinde enable pini bulunmamaktadır. Kanallar sürekli olarak aktiftir. PWM direk giriş pinlerine uygulanabilmektedir.
Pin Bağlantıları :
A1: 1.motor 1.girişi
A2: 1.motor 2.girişi
B1: 2.motor 1.girişi
B2: 2.motor 2.giriş
C1: 3.motor 1.giriş
C2: 3.motor 2.giriş
D1: 4.motor 1.giriş
D2: 4.motor 2.giriş
GND: Toprak bağlantısı
Vcc: Besleme Gerilimi
Teknik Özellikler
Birbirinden bağımsız olarak iki ayrı motoru kontrol edebilir.
Kanal başına 800mA akım verebilmektedir.
Kanal başına 7,5V gerilim verebilmektedir.
Boyutları : 31 mm x 22 mm
Ağırlık : 7 gr

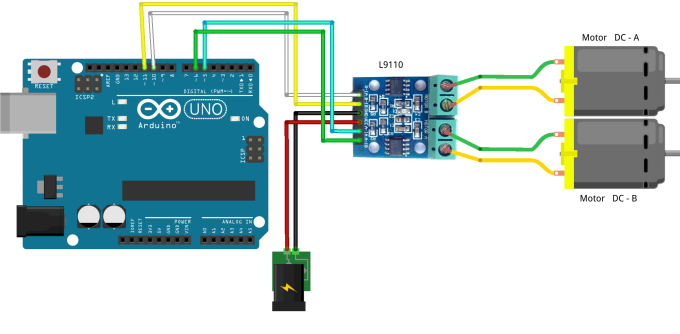

.png)
