Matek H743-WING V2 Uçuş Kontrol Kartı Otopilot
4.900,00 TL + KDV
Kategori
Stok Kodu
CKQTY489
Fiyat
4.900,00 TL + KDV
KDV Dahil Fiyatı
5.880,00 TL
* 613,97 TL den başlayan taksitlerle!!

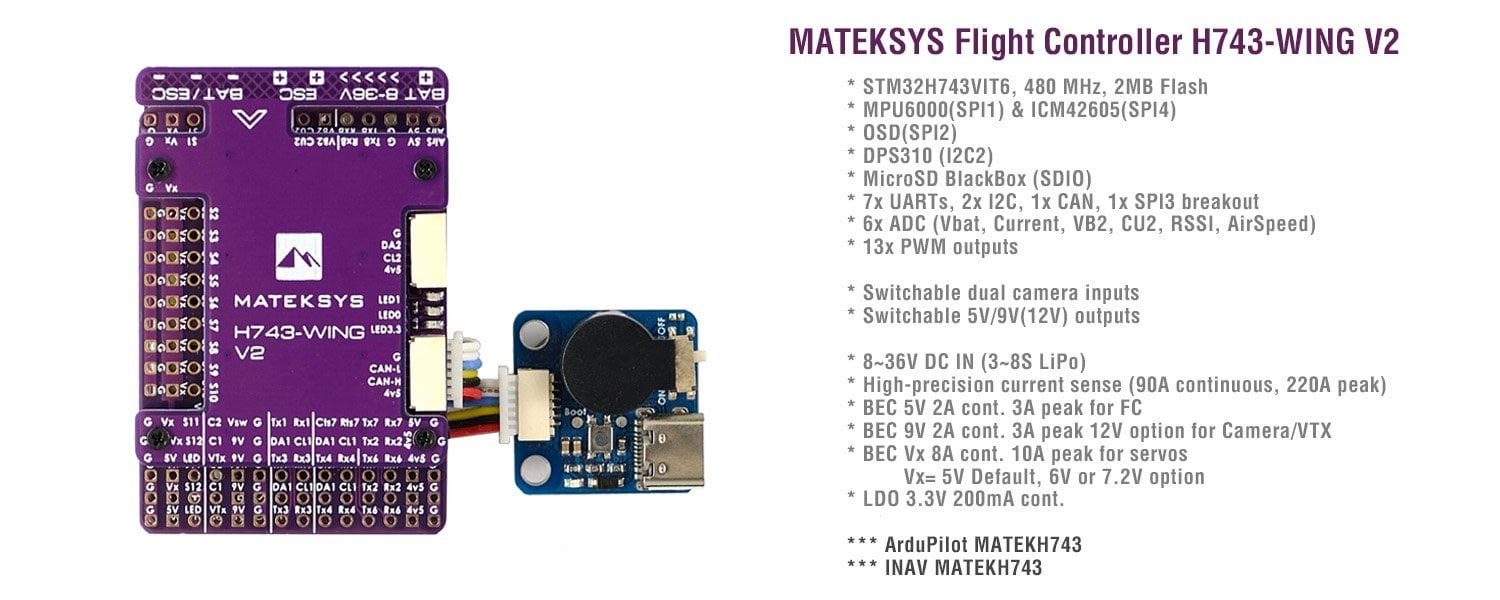

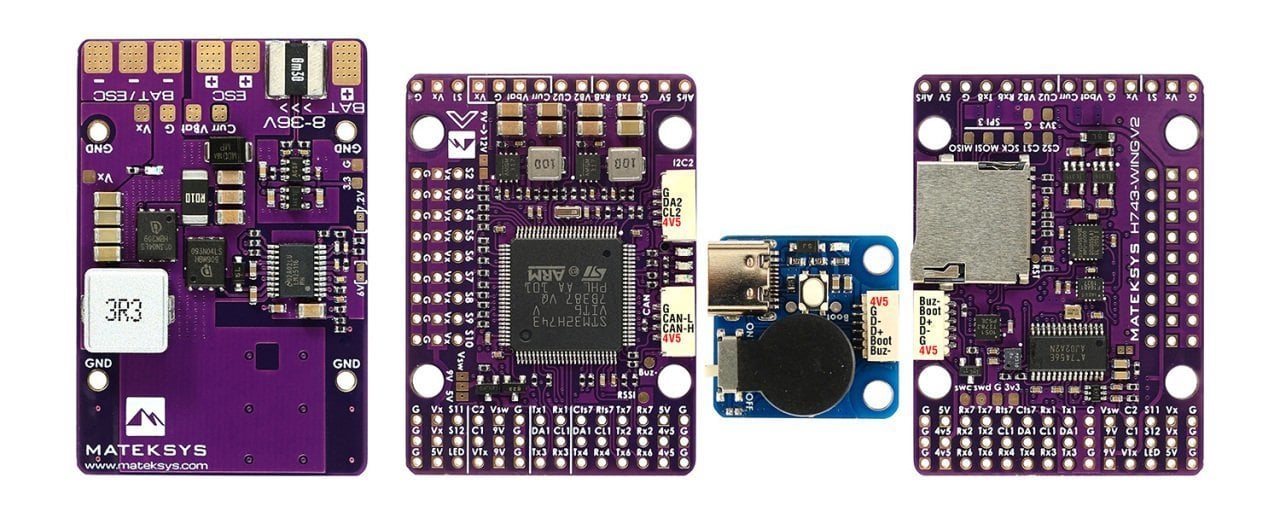

Matek H743-WING V2 Uçuş Kontrol Kartı Otopilot
MCU: STM32H743VIT6, 480MHz , 1MB RAM, 2MB Flaş
IMU: MPU6000 (SPI1) ve ICM42605 (SPI4)
Baro: Infineon DPS310 (I2C2)
OSD: AT7456E (SPI2)
Blackbox: MicroSD kart yuvası (SDIO)
Yerleşik inversiyonlu 7x Uarts (1,2,3,4,6,7,8).
13x PWM çıkışı ("LED" pedi dahil)
2x I2C
1x CAN
6x ADC (VBAT, Akım, RSSI, Analog Hava Hızı, VB2, CU2)
FC STATUS (Mavi, Kırmızı) ve 3.3V göstergesi (Kırmızı) için 3 adet LED
1x SPI3 koparma
Type-C (USB2.0) ile USB/Bip Genişletici
Çift Kamera Girişleri anahtarı
Kamera/VTX güç anahtarı için 5V/9V(12V)
Yüksek hassasiyetli Akım Algısı (90A sürekli, 220A tepe noktası)
Akü Voltaj Sensörü: 1K:10K (INAV'da Ölçek 1100, ArduPilot'ta BATT_VOLT_MULT 11.0)
ADC VB2 voltaj bölücü: 1K:20K
ADC AirSpeed voltaj bölücü: 20K:20K
Statik güç 160mA@5V
FC Bellenimi
ArduPilot(ChiBiOS): MATEKH743
INAV: MATEKH743
PDB

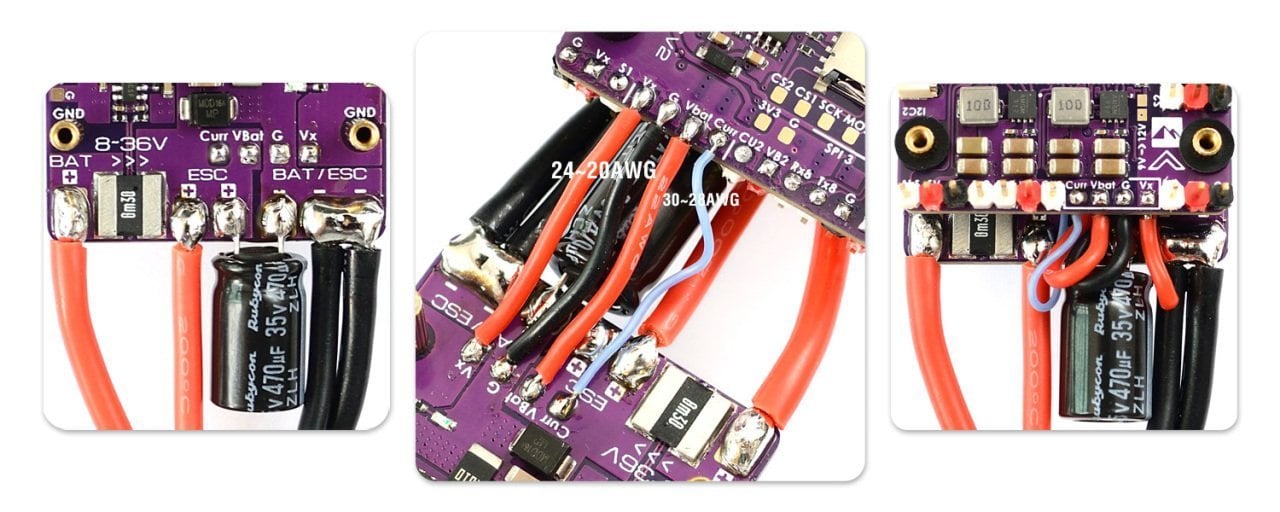

Giriş voltajı aralığı: TVS korumalı 8~36V (3~8S LiPo)
2x ESC güç pedleri
Akım Sensörü: 220A, 3.3V ADC (INAV'da Scale 150, ArduPilot'ta 66,7 A/V)
Algılama direnci: 90A sürekli, 220A tepe.
BEC 5V çıkış
Uçuş kontrolörü, Alıcı, OSD, Kamera, Buzzer, 2812 LED_Strip, Buzzer, GPS modülü, AirSpeed için tasarlandı
Çıkış 5.15 +/- 0.1V DC
Sürekli akım 2 Amper, 3A Tepe
BEC 9V /12V çıkış
Video Verici, Kamera, Gimbal vb için tasarlanmıştır.
Sürekli akım 2 Amper, 3A Tepe
Jumper pad ile 12V seçeneği
BEC Vx çıkışı
Servolar için tasarlandı
Voltaj ayarlanabilir, 5V Varsayılan, 6V veya 7.2V jumper ile
Sürekli akım 8 Amper, 10A Tepe
BEC 3.3V çıkış
Lineer Regülatör
Sürekli akım: 200mA
Fiziksel
Montaj: 30,5 x 30,5 mm, Φ4 mm Grometler ile Φ3 mm

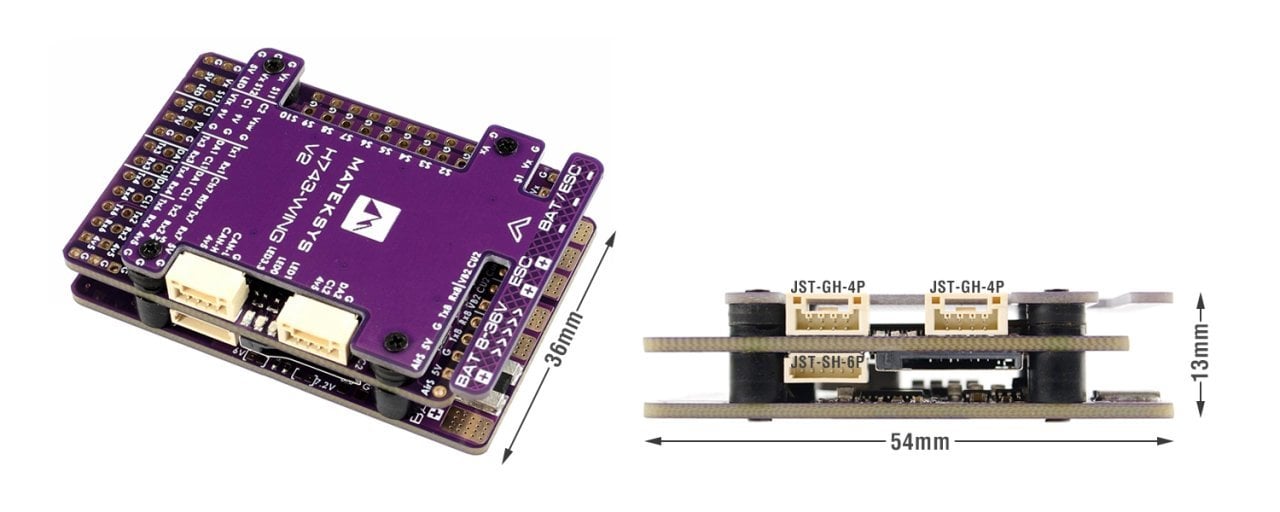

Boyutlar: 54 x 36 x 13 mm
Ağırlık: USB genişletici ile 30g
İçermek
1x H743-KANAT
1x USB(Tip-C)/Bip (Pasif sesli uyarı) Genişletici
USB genişletici için 1x 20cm JST-SH-6P - JST-SH-6P kablosu.
CAN ve I2C bağlantı noktası için 2x 20cm JST-GH-4P - JST-GH-4P kablosu
1x Rubycon ZLH 35V 470uF kapasitör
Dupont 2.54 pin (Kart lehimsiz olarak gönderilir)
Sabit Kanat Uçuş Kontrol Kartı
Drone Uçuş Kontrol Kartı
Savaşan İHA Uçuş Kontrol Kartı
Serbest Görev İHA Kontrol Kartı
