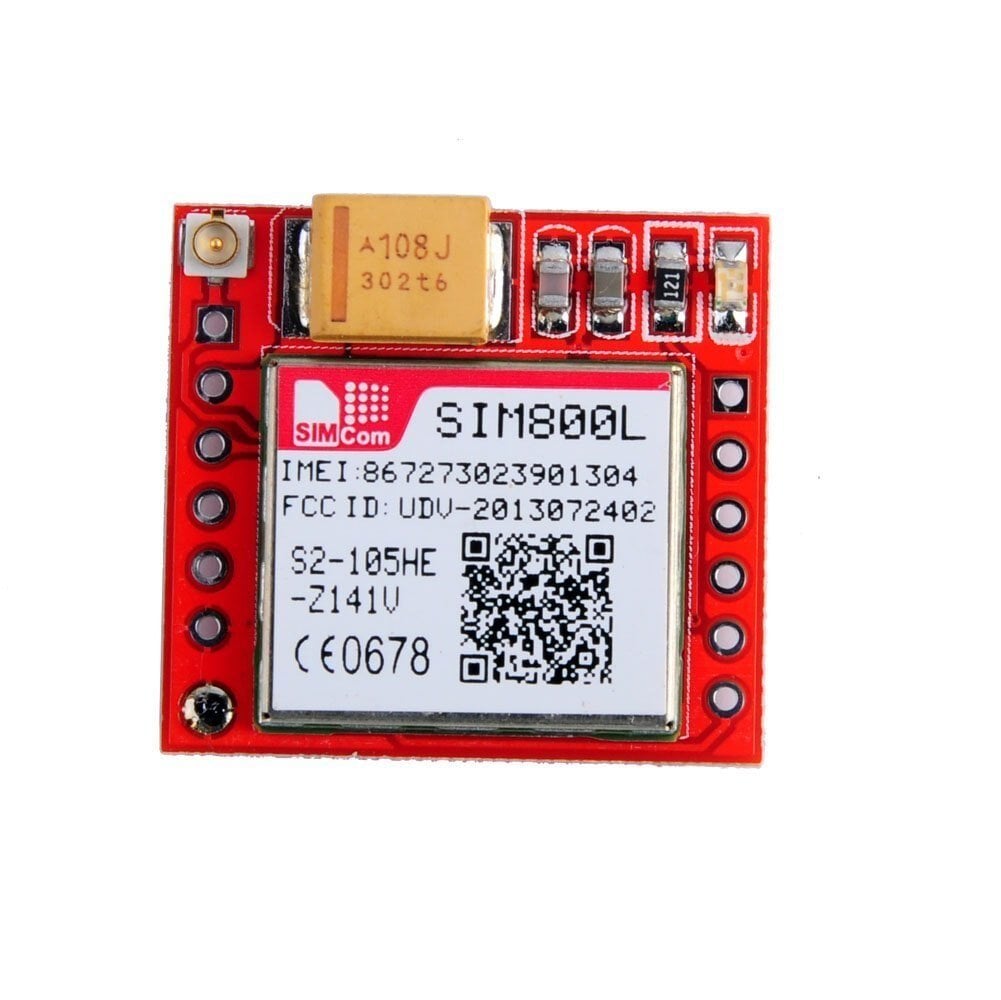

SIM800L Mini GSM/GPRS Modülü - Imei Kayıtlı
Arduino ve Raspberry Pi gibi geliştirme kartlarınız ile GSM haberleşme ve GPRS özelliklerini kullanmanızı sağlayan, SIM800L modüle sahip geliştirme kartıdır. Bu kartı kullanarak SMS gönderip alabilir, konum takipi yapabilir hatta kendi cep telefonunuzu bile yapabilirsiniz! Kart üzerindeki SIM800L modülü, GSM haberleşme ve GPRS alıcısı görevlerini üstlenmektedir.
SIM800L, GPRS iletimi, SMS gönderip almayı ve sesli arama yapmayı ve almayı sağlayan minyatür bir hücresel modüldür. Düşük maliyetli ve az yer kaplayan ve dört bant frekans desteği, bu modülü uzun menzilli bağlantı gerektiren herhangi bir proje için mükemmel bir çözüm haline getirir. Enerjiyi verdikten sonra hücresel ağı arar ve otomatik olarak oturum açar.
Dahili LED bağlantı durumunu gösterir ( şebeke kapsama alanı yok - hızlı yanıp sönüyor, oturum açıldı - yavaş yanıp sönüyor).
Önemli Not: Sim modül at komutlarıyla iletişim kurulmaması durumunda cevap olarak soru işareti gelmesi halinde bu işlemleri sırayla 115200 baud rate yaparak işlem sonucu arduino ve sim800 modülünü resetleyerek 9600 da kullanabilirsiniz.
Önemli Not: SIM800 modülü baz istasyonları ile bağlantı kurarken yüksek miktarda akım çekmektedir, bu nedenle besleme çok önemli rol oynamaktadır, eğer modülü doğrudan Arduino ile besliyorsanız çoğunlukla modül çalışmayacak ya da baz istasyonu ile bağlantı kuramayacaktır, Bu nedenle sitemizden satın alabileceğiniz uygun fiyatlı LM2596 gibi voltaj regülatörleri ile sabit bir akım ile beslenmelidir. Modül 3.7 - 4.2 mAh akım çekmektedir ve bu akımın stabil olması şarttır. Eğer kullandığınız sim kart GSM Operatörü ile iletişime geçemiyorsa sorun muhtemelen beslemeden kaynaklanmaktadır. Ayrıca kullandığınız sim kartın Pin Kodu kapalı olmalıdır.
GSM Modül Teknik Özellikleri
Besleme gerilimi: 3,8V - 4,2V
Önerilen besleme voltajı: 4V
Güç tüketimi:
Uyku modu <2.0mA
Boş mod <7.0mA
GSM iletimi (ortalama): 350 mA
GSM iletimi (peek): 2000mA
Modül boyutu: 25 x 23 mm
Arayüz: UART (maks. 2.8V) ve AT komutları
SIM kart soketi: microSIM (alt taraf)
Desteklenen frekanslar: Dörtlü Bant (850/950/1800/1900 MHz)
Anten bağlantısı: IPX
Durum sinyali: LED
Çalışma sıcaklığı aralığı: -40 ila + 85 ° C
ATE0
AT+IPR=9600
ATE0&W
Tüm baud rate Çalışması için verilecek kod
AT+IPR=0
Özellikler:
Supply voltage: 3.8V - 4.2V
Recommended supply voltage: 4V
Power consumption:
sleep mode < 2.0mA
idle mode < 7.0mA
GSM transmission (avg): 350 mA
GSM transmission (peek): 2000mA
Module size: 25 x 23 mm
Interface: UART (max. 2.8V) and AT commands
SIM card socket: microSIM (bottom side)
Supported frequencies: Quad Band (850 / 950 / 1800 /1900 MHz)
Antenna connector: IPX
Status signaling: LED
Working temperature range: -40 do + 85 ° C

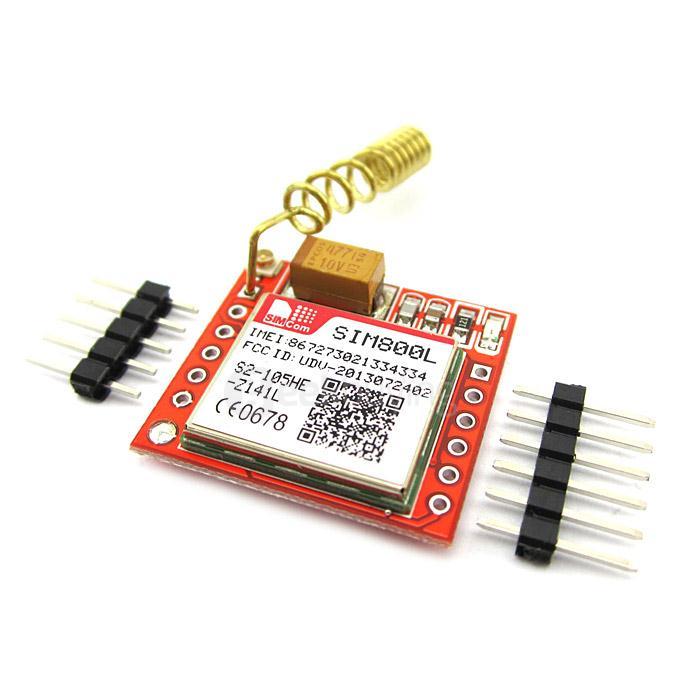

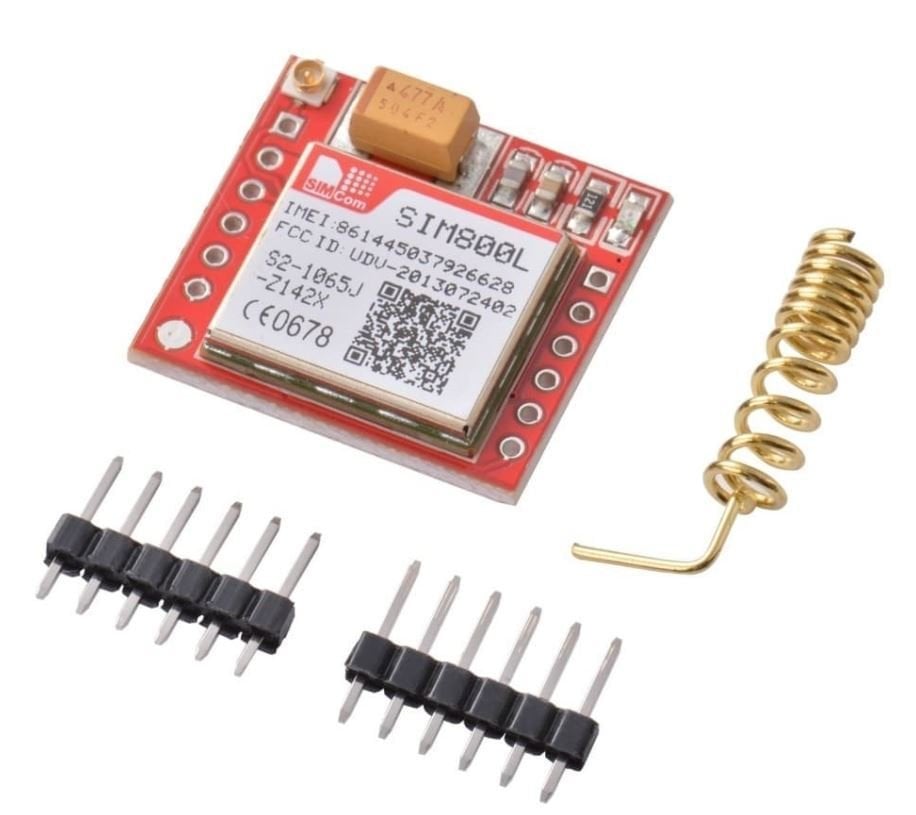

Paket İçeriği:
1 Adet SIM800L module (Imei Kayıtlıdır)
1 Adet goldpin headers
1 Adet antenna

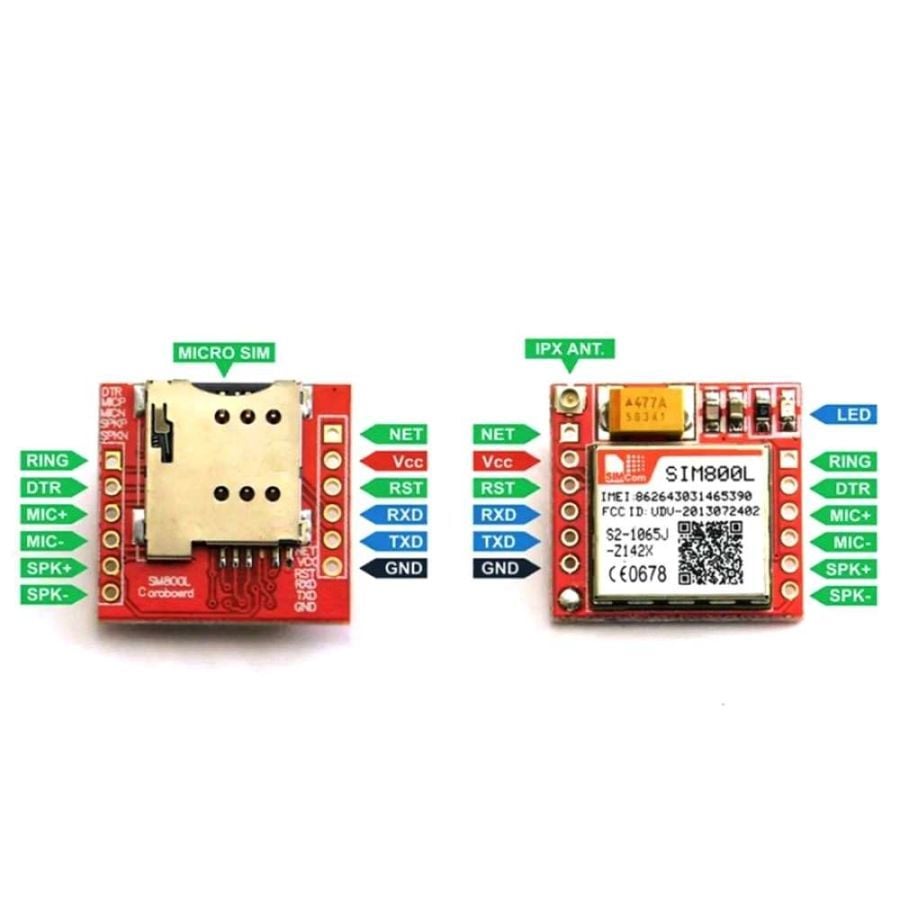

Pin Dağılımı:
Pin (Sol):
RING (not marked on PBC, first from top, square) - LOW state while receiving call
DTR - sleep mode. Default in HIGH state (module in sleep mode, serial communication disabled). After setting it in LOW the module will wake up.
MICP, MICN - microphone (P + / N -)
SPKP, SPKN - speaker (P + / N -)
Pin (Sag):
NET - antenna
VCC - supply voltage
RESET - reset
RXD - serial communication
TXD - serial communication
GND - ground
