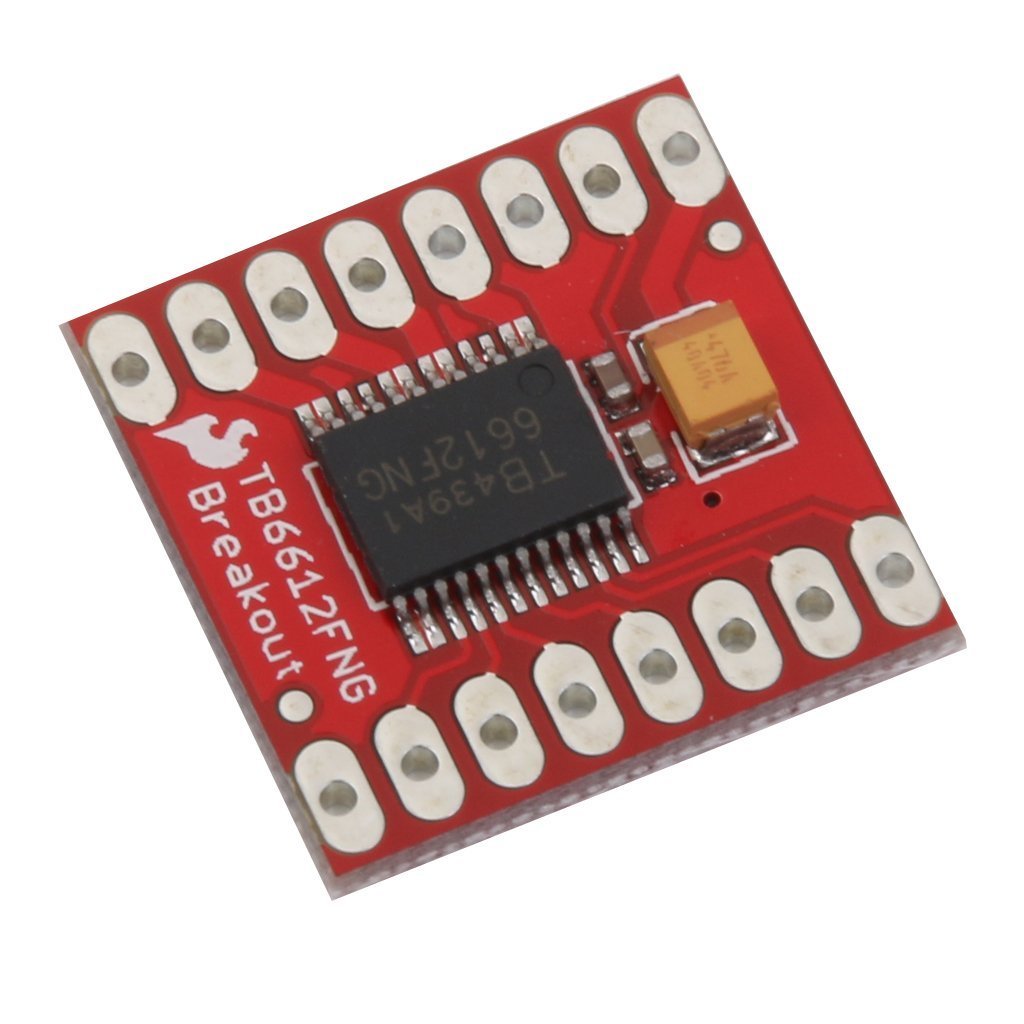

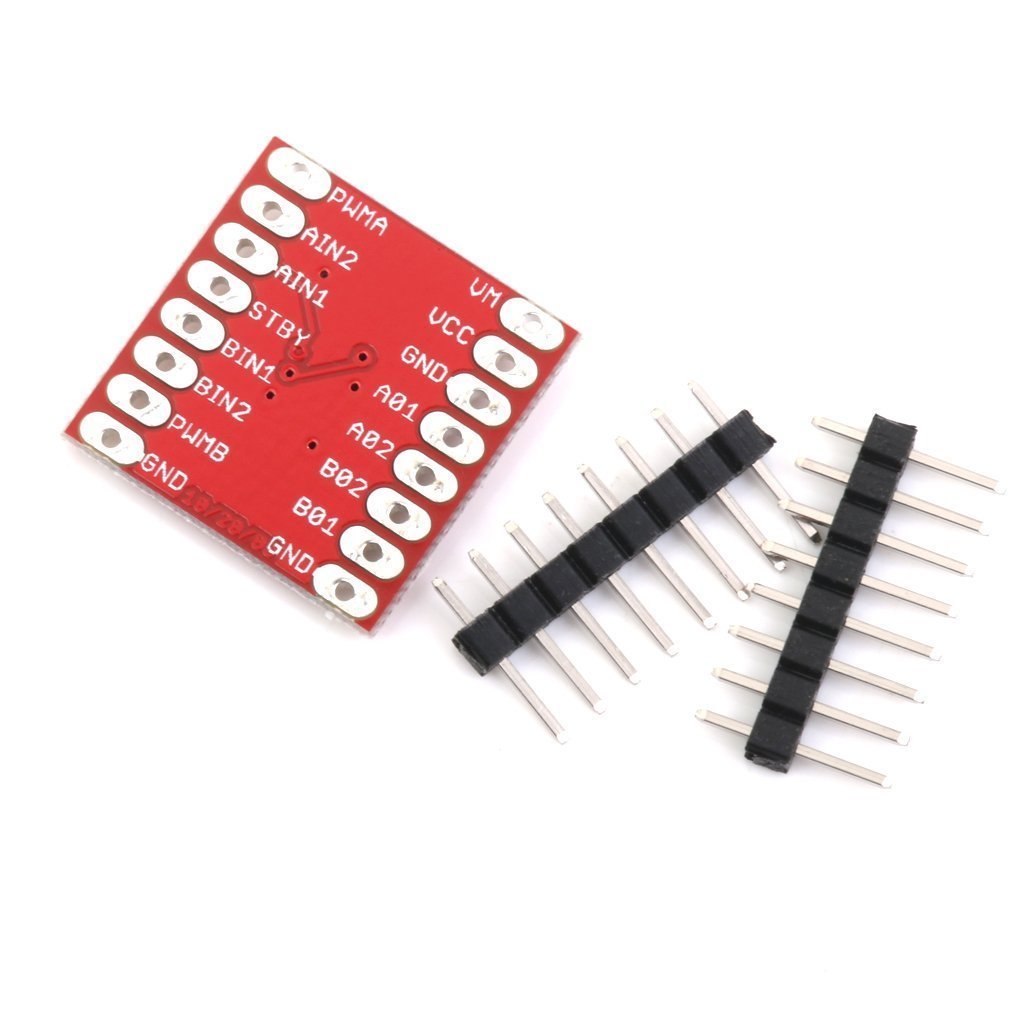

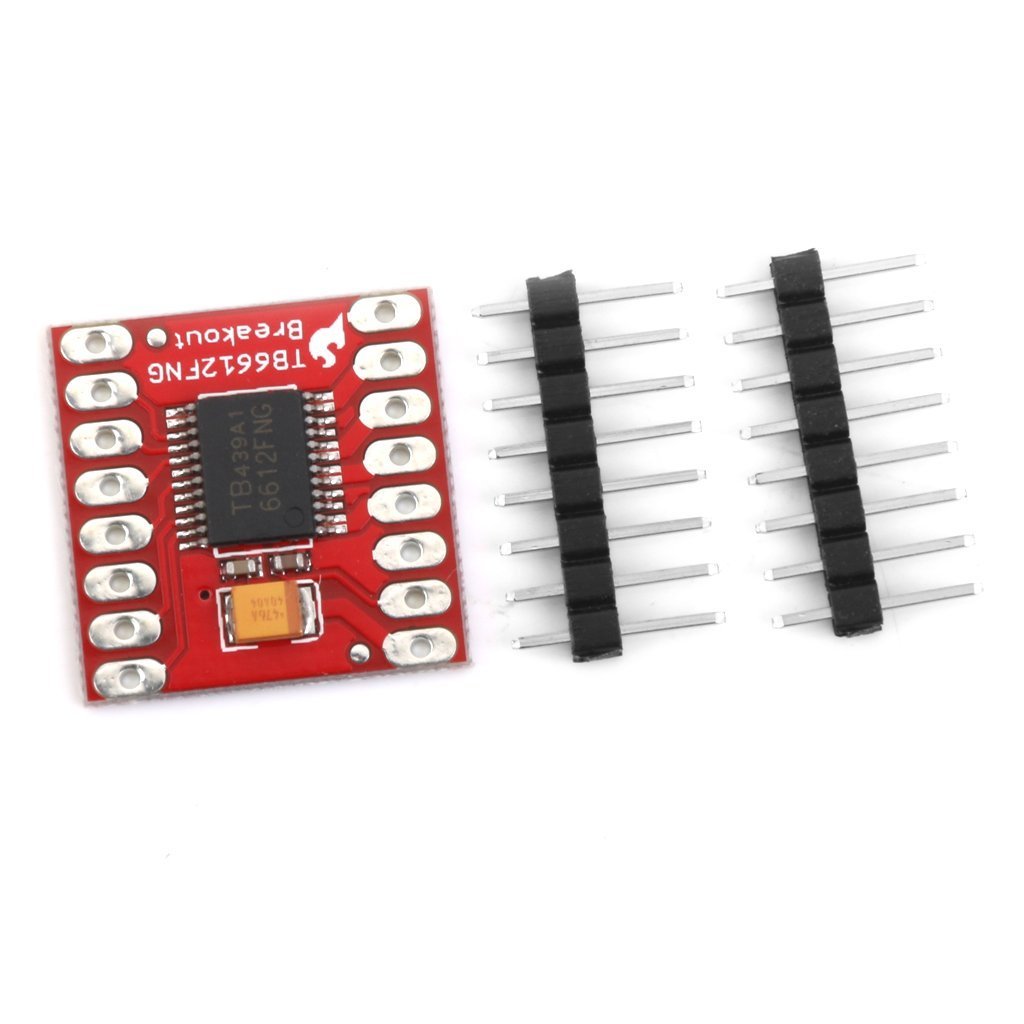

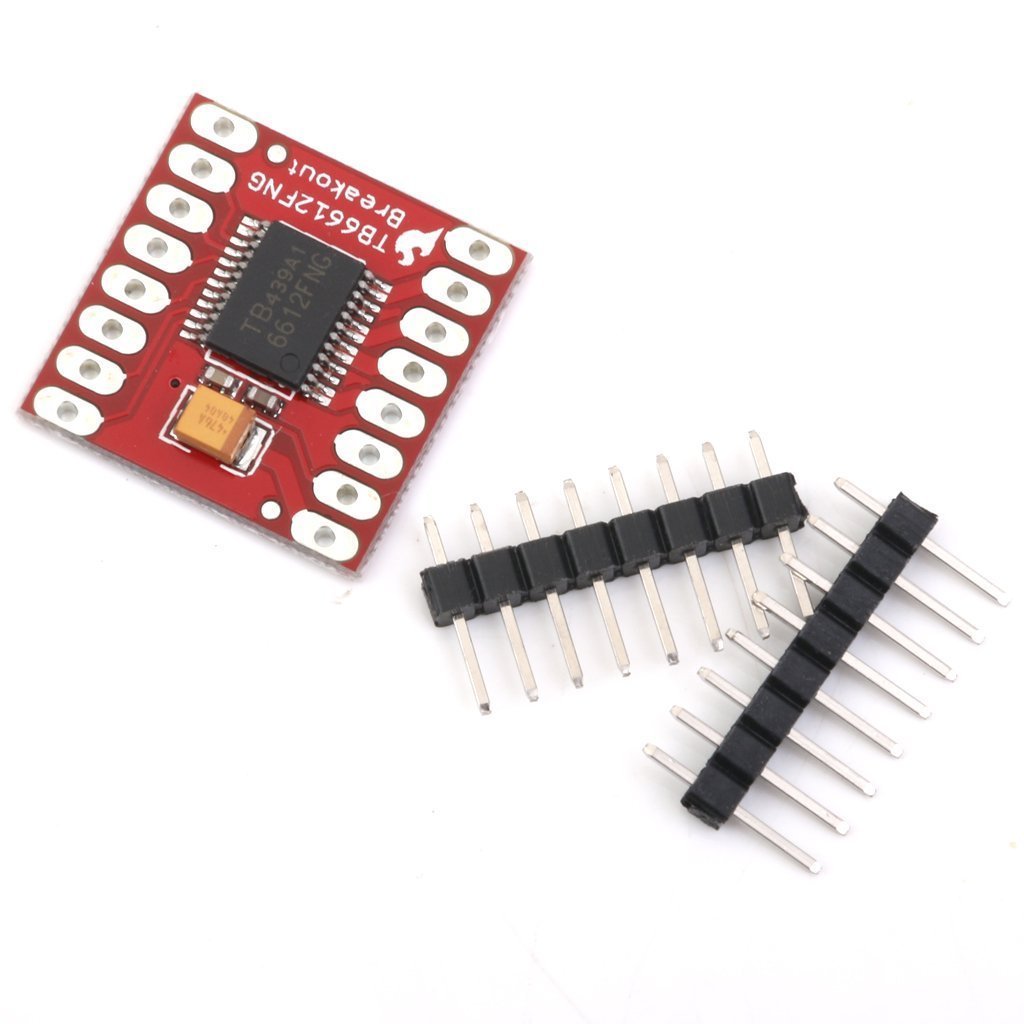

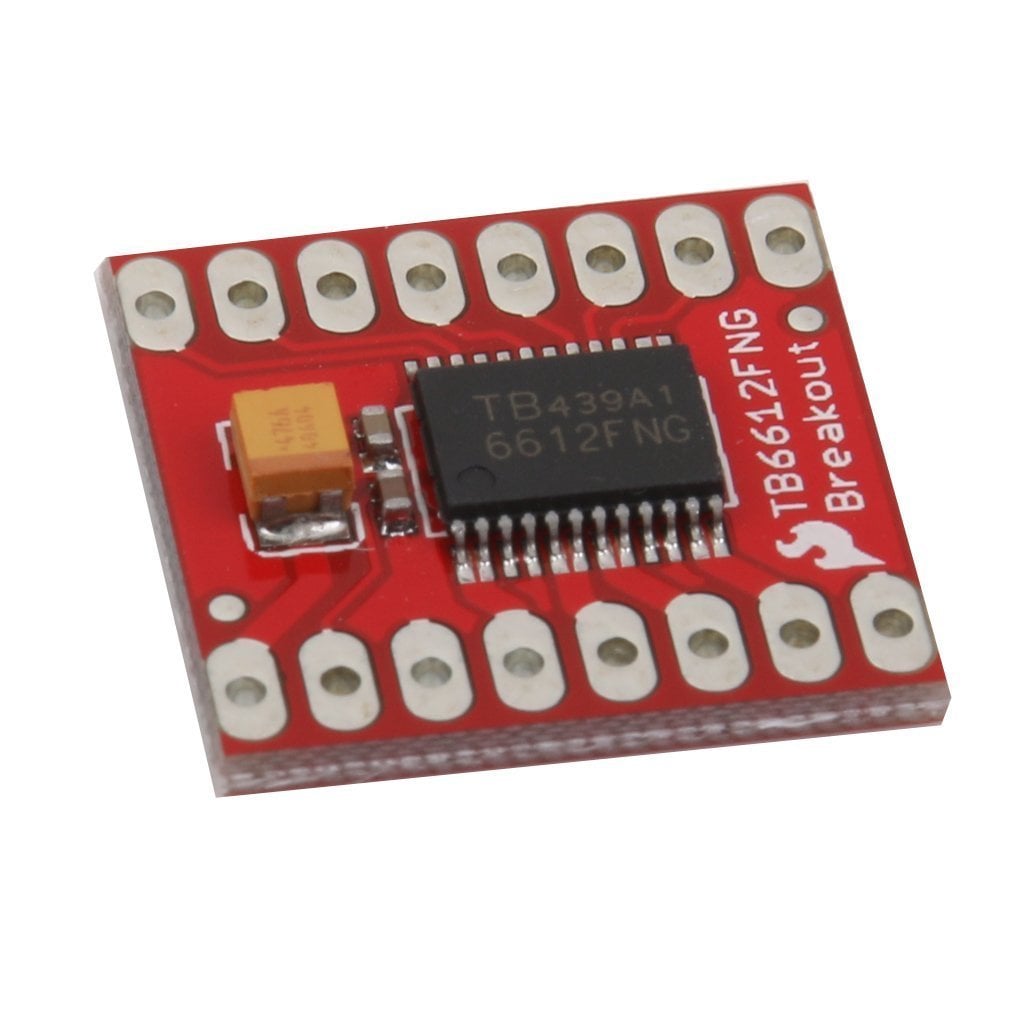

TB6612FNG Çift Motor Sürücü Devresi

 Toshiba TB6612FNG motor sürücü 1.2A devamlı, 3.2A anlık akımla iki DC motor kontrol edebilmektedir. İki motor çıkışı (A ve B) ayrı ayrı kontrol edilebilir, her bir motorun hızı 100kHz frekansa kadar bir PWM giriş sinyali ile kontrol edilirsiniz. (Ufak Motorları sürmek için 10kHz veya 20 kHz yeterli olacaktır. Motoru bekleme(standby) modunu aktif etmek için, STBY pinini logic 1 (high) yapmanız gerekecektir.



Giriş Beslemeleri Voltajı (VCC) 2.7-5.5VDC aralığında olabilir. Motor Besleme Voltajı  (VM)  maksimum voltaj 13V ile sınırlıdır.Kanal Başına çıkış akımı 1.2A/devamlı, kanal başına kısa bir süre  3.2A/anlık) olarak tasarlanmıştır.



• Motor Gerilimi: 4.5 - 13.5 V
• Lojik High Sinyali: 2,7-5,5 V
• Maksimum Çıkış Akımı: 3,2 A (Kanal Başına)
• Sürekli Verebileceği Akım : 1,2 A (Kanal başına)
• Motor kanalları paralel olarak bağlanarak tek kanallı bir motor sürücü haline getirilerse sürekli olarak 2A çekilebilir.
• Maksimum PWM frekansı: 100 kHz
• Dahili termal kapatma devresi
• Besleme hattı üzerinde sağlıklı motor kontrolü için filtreleme
• Ters voltaj koruması

• TB6612FNG entegresi datasheeti
• TB6612FNg motor sürücü kartının Arduino ile kullanılması
• Örnek
