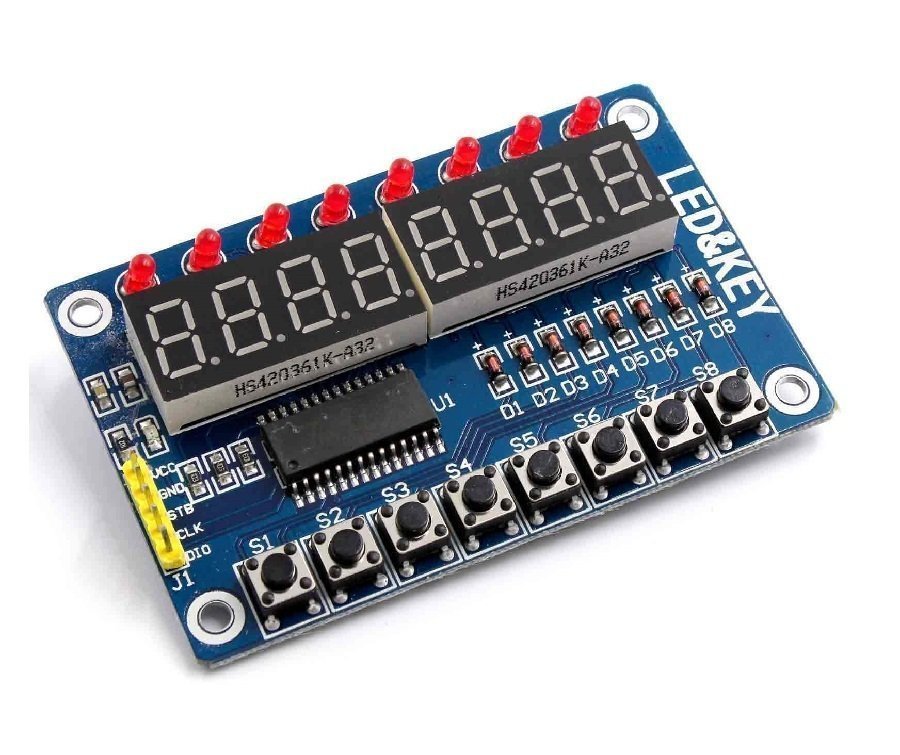

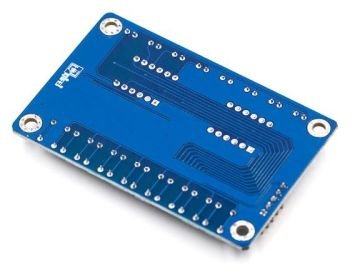

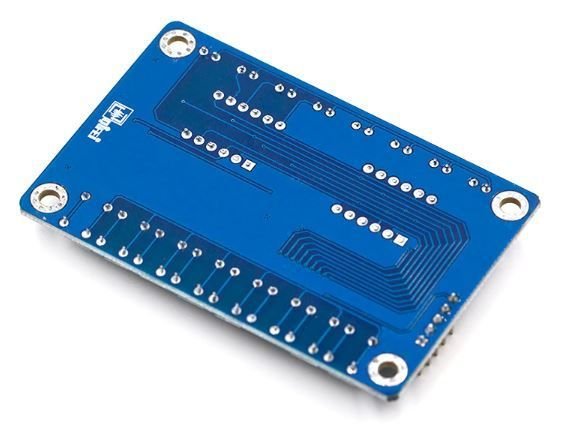

TM1638 Modülü Anahtar Ekran AVR Arduino 8-Bit Dijital LED Kartı

8 basamaklı 7-segment ekran modülü (HCMODU0095), arduino ve diğer mikroişlemcilerde sadece 3 dijital pin kullanarak ekranın tam kontrolüne izin veren  TM6138 kullanır. 7-segment ekranların yanında, ayrı ayrı kontrol edilebilen 8 adet 3mm Led ve 8 adet buton vardır. TM6138 IC ile de kontrol edilir ve bu sayede fazladan dijital pin gerektirmeden kontrol edilebilir. Standart 5 pinli header bağlantıları ile, mikrodenetleyicinize kolay bir arayüz sağlar.

Modülün Arduino ile birlikte kolay kullanımı için özel bir kütüphanesi (HCTI6138) vardır. Kütüphane 7-segment ekran üzerinde tam bir kontrol sağlayacak (alfanümerik metin gösterme kabiliyeti sağlayacak), 8 LED ve tuş takımının durumunu okuyacaktır. Aynı zamanda bir Arduino'dan çoklu modülleri kontrol etme yeteneğine sahiptir.



VCC -> + 5V

GND -> GND

STB -> PIN A7

CLK -> PIN A8

DIO -> PIN A9

Ürün kodu: HCMODU0095

Besleme Gerilimi: 5V

Denetleyici: TM1638

Boyutlar: 76mm x 50mm
