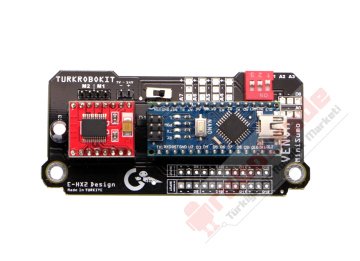

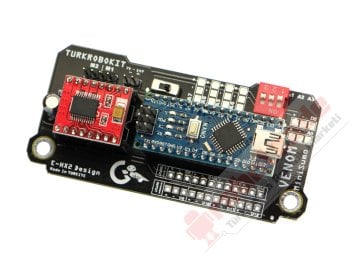

Venom Mini Sumo Robot Kartı
Venom Mini Sumo Robot Kartı
Robot yarışmalarında birçok dereceye sahip olan robot kartı artık sadece Robotzade stoklarında.
Mini sumo robot projeleri için üretilmiş Arduino tabanlı bir robot kartıdır. Robot kartımız tüm robot yarışmalarına uygun olarak üretilmiştir, üzerine takabileceğiniz başlatma modülü ( D8 pini önerilmektedir ) ile uzaktan durdurma ve başlatması rahatlıkla yapabilirsiniz. Robot Kartını satın alanlara ücretsiz olarak yarışmalara yönelik mini sumo robot programı verilecektir. Kart üzerinde kullanılan Arduino nano pinlerinin kullanım tablosu aşağıda verilmiştir.
Teknik Özellikleri;
Orijinal olmayan Robot Kartlarını lütfen almayınız, Bu Robot Kartı sadece Robotzade.com' da.
|
ARDUINO PİN |
KULLANIMI |
ARDUINO PİN |
KULLANIMI |
|
D0 |
BOŞ |
D11 |
Dijital sensör bağlantısı/5V-12V |
|
D1 |
BOŞ |
D12 |
Dijital sensör bağlantısı/5V-12V |
|
D2 |
Dijital sensör bağlantısı/5V-12V |
D13 |
Dahili Kontrol Ledi/Buzzer |
|
D3 |
Sol Motor PWM (Hız Kontrol) |
A0 |
*A-D-Sensör Bağlantısı / 5V |
|
D4 |
Sol Motor Yön Kontrolü 2 |
A1 |
Taktik SW-3 |
|
D5 |
Sol Motor Yön Kontrolü 1 |
A2 |
Taktik SW-2 |
|
D6 |
Sağ Motor Yön Kontrolü 1 |
A3 |
Taktik SW-1 |
|
D7 |
Sağ Motor Yön Kontrolü 2 |
A4 |
*A-D-Sensör Bağlantısı / 5V |
|
D8 |
Dijital sensör bağlantısı/5V |
A5 |
*A-D-Sensör Bağlantısı / 5V |
|
D9 |
Sağ Motor PWM (Hız Kontrol) |
A6 |
*A-Sensör Bağlantısı/5V |
|
D10 |
Dijital sensör bağlantısı/5V-12V |
A7 |
*A-Sensör Bağlantısı / 5V |
