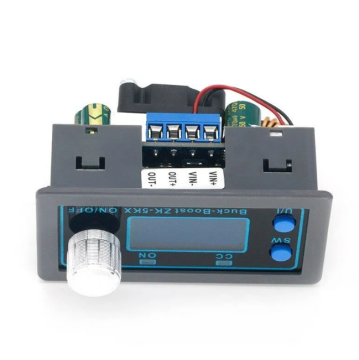

ZK-5KX 0.6-36V 5A Ekranlı Voltaj Düşürücü - Yükseltici Modül
840,00 TL + KDV
Kategori
Stok Kodu
CVXY1236
Fiyat
840,00 TL + KDV
KDV Dahil Fiyatı
1.008,00 TL
* 105,25 TL den başlayan taksitlerle!!
ZK-5KX 0.6-36V 5A Ekranlı Voltaj Düşürücü - Yükseltici Modül
ZK-5KX DC ayarlanabilir kademeli yükseltici/düşürücü güç kaynağı modülüdür. LCD ekrandan, giriş/çıkış voltajını, çıkış akımını/çıkış gücünü/çıkış kapasitesini/çıkış süresini görüntüleyebilirsiniz. Çıkış voltajı 0,5-30v arasında ayarlanabilir, limit akımı 0-4A isteğe göre ayarlanabilir.
Teknik Özellikler
Ürün Adı:XY-SUPA DC-DC 3W
Giriş voltajı: 6-36V
Çıkış voltajı: 0.6-36V
Çıkış akımı: 3A'da uzun süre stabil çalışabilir ve gelişmiş ısı dağılımı altında 4A'ya ulaşabilir
Çıkış gücü: doğal ısı dağılımı 35W, ısı dağılımını güçlendirin 50W
Voltaj ekran çözünürlüğü: 0.01V
Mevcut ekran çözünürlüğü: 0.001A
Dönüşüm verimliliği: yaklaşık %88
Giriş düşük voltaj koruması (4.8-30v ayarlanabilir, varsayılan 4.8v)
Çıkış aşırı gerilim koruması (0,5-31v ayarlanabilir, varsayılan 31V)
Çıkış aşırı akım koruması 0-4.1a (ayarlanabilir, varsayılan 4.1a)
Aşırı güç koruması (0-50w ayarlanabilir, varsayılan 50W)
Aşırı sıcaklık koruması (80-110℃ ayarlanabilir, varsayılan 110℃)
Zaman aşımı koruması (0-100h ayarlanabilir, varsayılan olarak kapalı)
Süper kapasite koruması (0-60ah ayarlanabilir, varsayılan olarak kapalı)
Çalışma frekansı: 180KHZ
Boyutlar: 79mm*43mm*26mm
Kullanımı
Ekran parametrelerini değiştirme -- normal arayüzde, Vin değerinin altındaki değerleri değiştirmek için SW'ye basın ve ekran içeriğini mevcut A gücü W kapasitesi Ah zaman h arasında değiştirin. Ekrandaki uplink ekranını değiştirmek için SW düğmesine uzun basın ve ekran içeriğini giriş voltajı IN çıkış voltajı OUT arasında değiştirin.
Çıkış voltajını ayarlama - voltaj ayar arayüzüne girmek için normal arayüzde U/I düğmesine basın. Çıkış voltajı değerinin belirli bir basamağının yanıp söndüğü görülebilir. Ana ve küçük değerleri ayarlamak için potansiyometreyi sola ve sağa çevirin. Hangi bir çıkış voltajının ayarlanacağını seçmek için potansiyometreye kısa basın. Ayardan sonra, normal arayüze dönmek için U/I düğmesine 2 kez basın. Veya otomatik olarak 10s için çalışmayı durdurduktan sonra normal arayüze geçiş yapar.
Sabit akım değerini ayarlama (yani, modül tarafından çıkışına izin verilen maksimum akım değeri) -- sabit akım ağar arayüzüne girmek için normal arayüzde U/I düğmesine basın. Ardından U/I düğmesine basın ve sabit ayara geçin Mevcut değer. Sabit akım değerinin bir kısmının yanıp söndüğünü görebilirsiniz. Ana ve küçük değerleri ayarlamak için potansiyometreyi sola ve sağa çevirin. Sabit akım değerini ayarlamak için hangi biti seçmek için potansiyometreye kısa basın. Ayardan sonra, ayar voltajı sabit akım arayüzünden çıkmak ve normale dönmek için U/I'ye basın veya 10s için işlemi durdurduktan sonra otomatik olarak normal arayüze döner.
Modül açılışının varsayılan açık/kapalı durumunu ayarlama - parametre ayar arayüzüne girmek için normal arayüzde U/I'ye uzun basın. "AÇIK KAPALI" veya "AÇIK AÇIK" gösterdiğini görebilirsiniz. "AÇIK KAPALI", güç AÇIK olduğunda çıkışın varsayılan olarak KAPALI olduğu anlamına gelir ve "AÇIK AÇIK", güç AÇIK olduğunda çıkışın varsayılan olarak AÇIK olduğu anlamına gelir. İki durumu değiştirmek için potansiyometreye uzun basın. Ayarladıktan sonra, Unormal arayüze dönmek için U/I'ye basın.
Durum ve eşik üzerinde koruma parametrelerinin ayarlanması -- normal arayüzde parametre ayar arayüzüne girmek için U/I'ye uzun basın. İstediğiniz koruma görünene kadar SW'ye basın. LUP -- düşük voltaj koruma eşiği; OUP -- aşırı voltaj koruma eşiği; OCP -- aşırı akım koruma eşiği; OPP -- aşırı güç koruma eşiği; OAP -- ultra kapasite koruma eşiği; OHP zaman aşımı koruma eşiği; OTP -- aşırı sıcaklık koruma eşiği. Koruma parametresini ayarlamak istediğiniz biti seçmek için potansiyometreye kısa basın .Koruma parametrelerini açmak veya kapatmak için potansiyometreye uzun basın (yalnızca zaman aşımı koruması ve süper kapasite koruması açılıp/kapanacak şekilde ayarlanabilir ve diğer koruma parametreleri varsayılan olarak açıktır.). Ayardan sonra, normal arayüze dönmek için U/I'ye uzun basın.
Kalibrasyon voltajı ve akımı -- normal arayüz altında parametre ayar arayüzüne girmek için U/I düğmesine basın. CAL ile bir parametre arayüzü görünene kadar SW'ye basın. CAL+IN+V sembollü kalibrasyon giriş voltajı arayüzü; Kalibrasyon çıkış voltajı arayüzü CAL+OUT+V sembolü ile; CAL+OUT+A sembolü ile kalibrasyon çıkış akımı arayüzü. Parametrelerin boyutunu ayarlamak için potansiyometreyi sola ve sağa döndürün. Ayar tamamlandıktan sonra, onaylamak için potansiyometreye uzun basın. Normal arayüze dönmek için U/I'ye uzun basın.
Buton İşlev Tablosu
Uyarılar
Modülün IN girişi ile OUT çıkışı arasında kısa devre yapılmamalıdır.
Modül tam yükte çıkış yapmak istiyorsa giriş voltajı 8V'un üzerinde olmalıdır. Giriş voltajı 5V olduğunda, çıkış gücü yaklaşık 15W'dir. Maksimum modül akım değeri 4A'dır, 17V gibi maksimum çıkış gücüne bağlı olarak akım 2A'dan büyük olmamalıdır
Bu modül 3A ve 35W üzerinde kullanıldığında, lütfen ısı dağılımını güçlendirin!!!
Modül, varsayılan olarak yaklaşık 4.8v olan giriş düşük voltaj koruma fonksiyonuna sahiptir (ayarlanabilir) ve değer bu değerden daha düşük olduktan sonra çıkış otomatik olarak kesilir (modül portundaki voltajın düşük olduğuna dikkat edin) düşük voltaj koruma eşiği ve giriş akımı nispeten büyük olduğunda, giriş kablosundaki kısmi voltajı göz ardı etmeyin).
